Thư tải sàn bê tông nhà xưởng trong thực tế gọi tên hai loại kết cấu rất khác nhau, và cách thử tải của chúng không giống nhau.
Loại thứ nhất là sàn bê tông cốt thép chịu uốn: sàn tầng lửng (mezzanine), sàn nhà kho nhiều tầng, sàn đỡ thiết bị đặt trên hệ dầm và cột. Tấm sàn này làm việc như một cấu kiện chịu uốn, truyền tải xuống dầm rồi xuống cột. Đây là đối tượng của TCVN 9344:2012 và là phạm vi chính của bài viết.
Loại thứ hai là sàn nền công nghiệp đổ trực tiếp trên đất, làm việc chủ yếu nhờ phản lực của nền, nên yếu tố quyết định thường là chất lượng nền và tình trạng lún
1. Thử tải sàn bê tông nhà xưởng là gì
Thử tải sàn bê tông nhà xưởng là phép thí nghiệm chất một tải trọng đã được tính trước lên sàn theo từng cấp, đo độ võng và quan sát vết nứt trong suốt quá trình giữ tải và dỡ tải, rồi đối chiếu với tiêu chí của tiêu chuẩn để kết luận sàn có đủ khả năng chịu lực như yêu cầu hay không. Khác với tính toán trên giấy, đây là cách “hỏi trực tiếp” chính tấm sàn ngoài hiện trường.
Với chủ nhà máy, giá trị lớn nhất của thử tải là trả lời điều hồ sơ thiết kế đôi khi không trả lời được: tấm sàn thật, bê tông và cốt thép thật, đang xuống cấp thật, có chịu nổi tải dự định đặt lên hay không. Vì tốn công và có rủi ro an toàn, thử tải thường chỉ được cân nhắc khi các phương pháp khác chưa đủ tin cậy.
Có ba nhóm cách đánh giá khả năng chịu lực của sàn đang sử dụng, mỗi nhóm trả lời một câu hỏi khác nhau.
Tính toán kiểm tra là dùng bản vẽ, số liệu vật liệu và tải trọng để tính lại khả năng chịu lực. Cách này nhanh và rẻ, nhưng chỉ đúng khi dữ liệu đầu vào đúng: bản vẽ hoàn công khớp thực tế, bê tông và cốt thép đúng thiết kế.
Thí nghiệm không phá hủy (súng bật nẩy, siêu âm, dò cốt thép) đo đặc trưng vật liệu và cấu tạo ngay trên sàn. Nhóm này cho biết bê tông mạnh hay yếu, cốt thép nằm ở đâu, nhưng không trực tiếp cho biết cả tấm sàn làm việc ra sao dưới một tải cụ thể.
Thử tải là thí nghiệm ở cấp độ cả cấu kiện: sàn được chất tải thật, độ võng được đo thật, nên phản ánh tác động tổng hợp mà hai nhóm trên khó nắm trọn, như sự làm việc chung của sàn với dầm hay ảnh hưởng của vết nứt đã có.
| Tiêu chí | Tính toán kiểm tra | Thí nghiệm không phá hủy | Thử tải |
| Đối tượng | Mô hình tính trên giấy | Vật liệu, cấu tạo tại điểm đo | Cả cấu kiện sàn |
| Cần hồ sơ thiết kế chính xác | Có | Không bắt buộc | Không bắt buộc |
| Phản ánh làm việc thực tế | Gián tiếp | Gián tiếp | Trực tiếp |
| Mức độ tổ chức, an toàn | Thấp | Thấp | Cao |
| Thường dùng khi | Hồ sơ đủ, dữ liệu tin cậy | Cần số liệu vật liệu đầu vào | Còn nghi ngờ sau các bước trước |
Ba nhóm này bổ trợ chứ không thay thế nhau: tính toán và thí nghiệm không phá hủy thường làm trước, thử tải dành cho trường hợp còn cần thêm bằng chứng. Phân biệt “kiểm định tải trọng” và “thử tải” ở góc độ dịch vụ có tại trang kiểm định tải trọng công trình; bài này đi sâu vào cách thực hiện.
2. Khi nào nhà xưởng cần thử tải sàn bê tông
Thử tải không phải thao tác mặc định trong mọi cuộc kiểm định. Theo hướng dẫn tại tiêu chuẩn, phương pháp này được cân nhắc khi tính toán lý thuyết chưa đủ độ tin cậy, hoặc khi kết quả thử có thể giải thích được bằng sự làm việc của cấu kiện trong hệ kết cấu chung.
2.1. Những trường hợp thường gặp
Năm tình huống thường dẫn đến yêu cầu thử tải sàn trong nhà xưởng:
Tăng tải trọng sử dụng. Doanh nghiệp đặt kho hàng nặng hơn, thêm tầng chứa, hoặc đổi công năng từ văn phòng sang kho. Nếu tải mới vượt tải thiết kế hoặc không còn hồ sơ chứng minh, chủ đầu tư cần bằng chứng cụ thể trước khi chất tải thật.
Lắp đặt máy móc, thiết bị lên sàn. Máy nặng, bồn bể hoặc băng tải tạo tải tập trung và có thể có rung động. Trang kiểm định khi tăng tải trọng máy móc trình bày quy trình đánh giá tổng thể, thử tải là một công cụ trong đó.
Nghi ngờ chất lượng thi công. Bê tông lấy mẫu thấp hơn thiết kế, cốt thép nghi thiếu, sàn võng lớn bất thường. Khi thí nghiệm không phá hủy chưa đủ kết luận, thử tải giúp “chốt” bằng chứng.
Sau sửa chữa hoặc gia cường. Sàn vừa gia cường cần kiểm chứng giải pháp làm việc đúng như tính toán; tiêu chuẩn nêu kiểm chứng sau sửa chữa là một trường hợp áp dụng.
Thiếu hồ sơ thiết kế, hoàn công. Nhà xưởng cũ, mua lại hoặc thuê lại, không còn bản vẽ kết cấu nên không thể tính kiểm tra chính xác. Bước khảo sát hiện trạng thường làm trước, xem bài khảo sát hiện trạng công trình là gì.
Lưu ý: các trường hợp trên chỉ là tình huống có thể dẫn đến việc cân nhắc thử tải, không phải quy định bắt buộc. Quyết định cuối cùng thuộc về đơn vị kiểm định sau khi xem hồ sơ, hiện trạng và mục tiêu sử dụng.
2.2. Khi nào kiểm định không phá hủy là đủ và không cần thử tải
Trong nhiều trường hợp sàn không cần thử tải. Trang kiểm định sàn công trình cũng nhấn mạnh không phải công trình nào cũng phải thử tải. Có thể không cần khi:
- Hồ sơ thiết kế, hoàn công đầy đủ, khớp hiện trạng; tải mới không vượt tải thiết kế; sàn không hư hỏng đáng kể.
- Thí nghiệm không phá hủy cho thấy bê tông, cốt thép đúng thiết kế và tính toán kiểm tra cho hệ số an toàn rõ ràng.
- Sàn hư hỏng nặng đến mức nguy hiểm: việc đầu tiên là chống đỡ, gia cường, không chất thêm tải để “thử”.
Nguyên tắc chung là đi từ phương án đơn giản, ít rủi ro đến phức tạp; thử tải nằm ở cuối chuỗi đó.
3. Cơ sở kỹ thuật của thử tải sàn: TCVN 9344:2012 và vị trí của thử tải trong kiểm định
Tiêu chuẩn nền tảng cho thử tải sàn bê tông cốt thép chịu uốn tại hiện trường là TCVN 9344:2012, “Kết cấu bê tông cốt thép: Đánh giá độ bền của các bộ phận kết cấu chịu uốn trên công trình bằng phương pháp thí nghiệm chất tải tĩnh”. Văn bản này quy định cách xác định tải thử, trình tự chất tải, các phép đo, tiêu chí đánh giá và nội dung báo cáo. Bạn có thể tra cứu thông tin tiêu chuẩn tại thuvienphapluat.vn.
Ba điểm về phạm vi của tiêu chuẩn hay bị hiểu nhầm:
- Tiêu chuẩn áp dụng cho cấu kiện bê tông cốt thép chịu uốn như dầm và bản sàn, thử bằng chất tải tĩnh (tải đặt từ từ, giữ cố định), không phải thử tải động.
- Tiêu chuẩn không áp dụng cho một số nhóm như cấu kiện sản xuất hàng loạt, móng, hay thử tải động cho cầu.
- Các tiêu chuẩn thiết kế và tải trọng mà văn bản viện dẫn là bản năm 2012; một số đã được thay (ví dụ TCVN 2737 có bản 2023). Khi lập đề cương, kỹ sư cần xác định tiêu chuẩn đang áp dụng thay vì sao chép tham chiếu cũ.
Về vị trí trong quy trình kiểm định, Thông tư 32/2026/TT-BXD Điều 4 mô tả trình tự: lập nhiệm vụ, lập đề cương, thực hiện kiểm định gồm khảo sát, thí nghiệm, tính toán, rồi lập báo cáo; đề cương có thông tin năng lực người thực hiện và dự toán chi phí. Văn bản đầy đủ có tại datafiles.chinhphu.vn.
Trong quy trình thử tải sàn bê tông, thử tải là một thí nghiệm hiện trường ở bước thực hiện kiểm định, có đề cương riêng, và kết quả được đưa vào báo cáo cùng các kết quả khảo sát, tính toán khác. Toàn cảnh quy trình có tại trang kiểm định chất lượng nhà máy và kiểm định kết cấu nhà xưởng.
Về pháp lý: trong phạm vi các văn bản đã đối chiếu, chúng tôi chưa thấy điều khoản nào quy định cụ thể “trường hợp X bắt buộc phải thử tải sàn”. Vì vậy thử tải nên được hiểu là một phương án kỹ thuật do đơn vị kiểm định đề xuất trong đề cương dựa trên TCVN 9344:2012 và mục tiêu sử dụng, không phải nghĩa vụ pháp lý chung cho mọi nhà xưởng. Nếu hợp đồng, cơ quan quản lý hoặc đối tác audit có yêu cầu riêng, hãy đối chiếu trực tiếp.
4. Phương pháp thử tải sàn nhà xưởng
Mọi phương pháp thử tải sàn nhà xưởng đều phải tạo trên sàn hiệu ứng (mô men uốn, lực cắt) tương đương tải thử đã tính; cái khác nhau là cách tạo tải. Có ba nhóm chính, chọn theo kích thước ô sàn, tải cần đạt, mặt bằng, thời gian và rủi ro chấp nhận được.

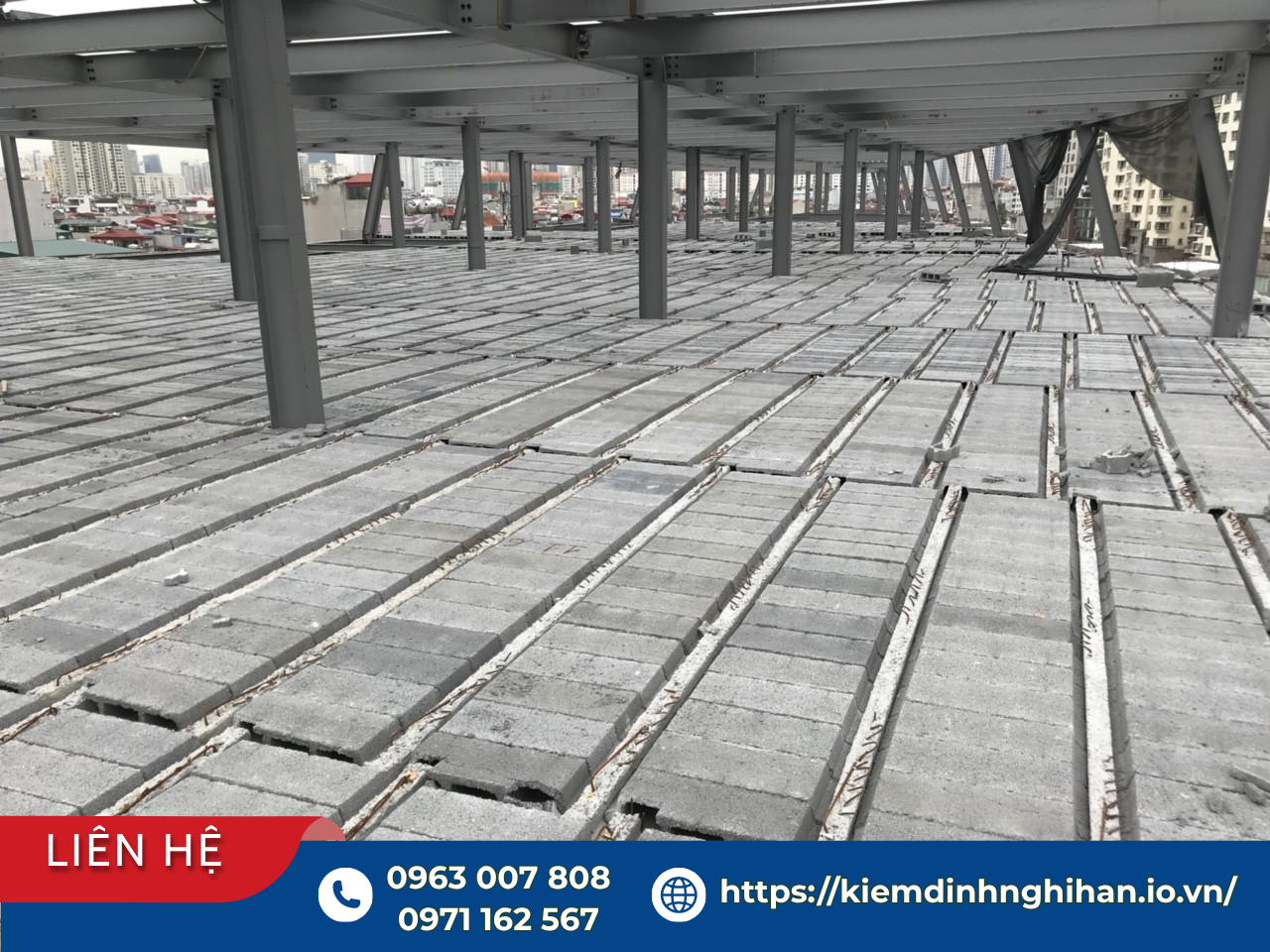

4.1. Chất tải bằng vật nặng: bao cát, khối bê tông, hàng hóa
Đây là phương pháp phổ biến, dễ hình dung nhất: xếp vật nặng lên sàn theo từng lớp, từng cấp. Vật nặng có thể là bao cát, khối bê tông đúc sẵn, thép tấm, hoặc hàng hóa thật của nhà máy nếu khối lượng được cân và kiểm soát được.
Ưu điểm là thiết bị đơn giản, dễ chia cấp. Hạn chế là cần nhiều nhân công, đường vận chuyển lên sàn, và nếu xếp sai, các chồng vật nặng có thể tựa vào nhau tạo hiệu ứng vòm khiến sàn nhận ít tải hơn dự tính. Vì thế tiêu chuẩn yêu cầu xếp thành từng hàng riêng, ổn định, có khoảng hở giữa các hàng, khối lượng các đơn vị đồng đều và cân kiểm tra được.
4.2. Chất tải bằng nước
Chất tải bằng nước là tạo bể kín nước tạm thời trên sàn (tường chắn, khung bao, lớp lót chống thấm) rồi bơm nước đến chiều cao tính trước. Ưu điểm là tải phân bố đều, đúng bản chất tải sàn, chia cấp rất mịn theo chiều cao nước; mỗi 1 mm nước trên 1 m² sàn tương ứng khoảng 1 kg tải.
Nhược điểm: nguy cơ rò rỉ làm hỏng thiết bị hoặc tầng dưới; cần nguồn nước, nơi xả; sàn võng làm nước dồn vào giữa ô, tăng tải thực tế nếu không kiểm soát.
4.3. Kích thủy lực và khung phản lực
Phương pháp này dùng kích thủy lực, phản lực truyền vào khung phản lực neo vào kết cấu cố định khác. Phù hợp khi cần tải lớn, tải tập trung, hoặc không xếp nổi khối lượng vật nặng đủ lớn; tải đo trực tiếp bằng đồng hồ áp lực hoặc loadcell.
Hạn chế là chi phí thiết bị và thiết kế cao hơn; khung phản lực phải đủ cứng, neo đủ chắc; việc quy đổi từ tải tập trung của kích sang hiệu ứng tương đương của tải phân bố phải do kỹ sư tính cẩn thận. Nếu neo vào dầm hoặc sàn yếu khác, chính khung phản lực trở thành rủi ro.
4.4. Bảng so sánh các phương pháp
Bảng so sánh các phương pháp thử tải sàn nhà xưởng dưới đây mang tính định tính, dựa trên đặc điểm kỹ thuật, không kèm chi phí hay thời gian cụ thể vì phụ thuộc mặt bằng, khối lượng và đơn vị thực hiện.
| Tiêu chí | Vật nặng (bao cát, khối bê tông) | Nước | Kích thủy lực + khung phản lực |
| Dạng tải tạo ra | Phân bố (có thể gần đều) | Phân bố đều | Thường là tải tập trung |
| Độ mịn chia cấp tải | Khá, tùy đơn vị vật nặng | Rất mịn theo chiều cao nước | Rất mịn, đọc trực tiếp từ đồng hồ/loadcell |
| Nhân công, vận chuyển | Nhiều | Ít hơn, cần nguồn nước | Ít hơn, cần thiết bị đặc thù |
| Rủi ro chính | Hiệu ứng vòm, sập chồng vật nặng | Rò rỉ, nước dồn vào vùng võng | Khung và neo phản lực không đủ chắc |
| Phù hợp khi | Ô sàn vừa, có đường vận chuyển | Ô sàn lớn, tầng dưới không chứa vật sợ ẩm | Cần tải lớn hoặc tải tập trung |
5. Xác định tải trọng thử và các cấp tải
Đây là bước quyết định việc thử tải sàn bê tông nhà xưởng có đúng và an toàn hay không. Số liệu dưới đây lấy từ TCVN 9344:2012 và, ở phần cuối, từ TCVN 2737:2023 (bản thay thế TCVN 2737:1995).
5.1. Tải thử nằm trong khoảng nào
Theo tiêu chuẩn, tổng tải tác động lên bộ phận kết cấu thử không nhỏ hơn tải trọng tiêu chuẩn và không lớn hơn tải trọng tính toán. Với trường hợp tham chiếu tiêu chuẩn thiết kế bê tông cốt thép, cho phép lấy không nhỏ hơn 90% tải trọng tính toán. Thử tải không nhằm “phá cho tới khi hỏng” mà đưa sàn đến mức tải trong dải thiết kế để kiểm chứng.
Chi tiết dễ sai: tải thử không bao gồm trọng lượng bản thân kết cấu, trọng lượng thiết bị thử và tải đã có sẵn trên sàn (tải bù tĩnh). Kỹ sư lấy tải mục tiêu rồi trừ phần sàn đã gánh, phần còn lại mới là tải cần chất thêm; nhầm bước này có thể khiến sàn bị thử dưới mức cần thiết hoặc quá mức.
5.2. Tải tiêu chuẩn và tải tính toán lấy từ đâu
Hai cận trên và cận dưới nói trên đến từ nhiệm vụ thiết kế và tiêu chuẩn tải trọng. Với sàn nhà xưởng, tải phân bố đều lấy theo nhiệm vụ thiết kế; TCVN 2737:2023 chỉ đặt mức tối thiểu: loại phòng kho xưởng và công nghiệp không nhỏ hơn 3,0 kN/m² khi tính bản sàn và dầm phụ, 2,0 kN/m² khi tính xà (dầm), cột và móng. Hệ số tin cậy hoạt tải phân bố đều là 1,3 hoặc 1,2 tùy loại tải (mục 8.3.5).
Đây là giá trị tối thiểu để thiết kế, không phải tải thử. Tải thử của một ô sàn phải tính từ tải tiêu chuẩn thực sự của sàn đó, sau khi trừ các thành phần ở mục 5.1; cách xác định tải theo công năng và tổ hợp tải được trình bày trong bài cách tính tải trọng chịu lực cho phép của nhà xưởng. Thiết bị đặt cố định thì tải tập trung và hệ số động phải tính riêng.
5.3. Chia cấp tải
Tiêu chuẩn yêu cầu chất tải theo từng cấp xấp xỉ bằng nhau, mỗi cấp không quá 25% tải thí nghiệm, tức tối thiểu bốn cấp; có thể chia nhiều hơn với sàn nghi ngờ yếu. Tải phải chất êm, không va đập hay rung. Chia cấp giúp quan sát sàn từ giai đoạn đàn hồi, phát hiện sớm bất thường (võng tăng nhanh, nứt mới) và dừng trước khi nguy hiểm.
Khi dỡ tải, tiêu chuẩn cho phép dỡ từng cấp, mỗi cấp không quá hai lần cấp khi chất; nếu mỗi cấp chất là 25% thì có thể dỡ tối đa 50% mỗi lần.
6. Quy trình thử tải sàn bê tông từng bước
Quy trình thử tải sàn bê tông tám bước dưới đây bám trình tự của TCVN 9344:2012 và Thông tư 32/2026/TT-BXD; các con số về cấp tải, thời gian giữ tải và đo lấy từ tiêu chuẩn đã nêu.
Bước 1. Xác định mục tiêu và khảo sát hiện trạng sàn. Làm rõ lý do thử và tải sử dụng mục tiêu; thu thập hồ sơ thiết kế, hoàn công, lịch sử sử dụng; khảo sát hình học, vật liệu, khuyết tật. Nếu thấy nguy cơ mất an toàn, phải báo ngay chủ đầu tư thay vì tiếp tục thử.
Bước 2. Tính toán và lập đề cương, phương án thử tải. Xác định tải thử, số cấp, phương pháp chất tải, ô sàn thử, sơ đồ điểm đo, tiêu chí đánh giá, biện pháp an toàn và dự toán, kèm người chủ trì, người thực hiện theo quy trình kiểm định.
Bước 3. Chuẩn bị mặt bằng, hệ chống đỡ, thiết bị. Dọn khu vực thử, dựng giàn giáo chống đỡ dự phòng, lắp khung phản lực nếu dùng kích, chuẩn bị vật nặng hoặc bể nước; thiết bị đo phải có chứng chỉ hiệu chuẩn còn hiệu lực.
Bước 4. Lắp thiết bị đo, ghi số liệu ban đầu. Lắp võng kế hoặc cảm biến tại các điểm đã định, ghi số đọc trước khi chất tải, đánh dấu vết nứt có sẵn (thường quét vôi trắng khu vực dễ nứt để theo dõi vết mới).
Bước 5. Chất tải theo từng cấp. Mỗi cấp không quá 25% tải thử, nhẹ nhàng, không rung. Sau mỗi cấp đọc số liệu ngay và sau 5 phút; nếu biến dạng chưa ổn định thì đọc tiếp mỗi 5 phút rồi mới lên cấp sau. Quan sát liên tục vết nứt mới và dấu hiệu bất thường.
Bước 6. Giữ toàn bộ tải trong 24 giờ. Giữ nguyên tải và đo định kỳ, hai lần ghi cách nhau không quá 2 giờ; đây là giai đoạn phản ánh biến dạng theo thời gian của bê tông.
Bước 7. Dỡ tải theo cấp. Dỡ từng cấp, mỗi cấp không vượt quá hai lần cấp tải khi chất, đọc số liệu sau mỗi cấp dỡ.
Bước 8. Đo độ võng dư, đánh giá và lập báo cáo. Sau khi dỡ tải 24 giờ, ghi số liệu để xác định độ võng dư. Kỹ sư xử lý số liệu, so với tiêu chí, kết luận và lập báo cáo kèm biểu đồ tải với biến dạng, tải với thời gian, điều kiện môi trường, thiết bị, ảnh hiện trường.
Cần phương án thử tải sát hồ sơ và hiện trạng sàn của nhà xưởng bạn? Kỹ sư kiểm định có thể xem hồ sơ, khảo sát sàn và đề xuất có nên thử tải không, thử bằng phương pháp nào, trước khi bạn bỏ chi phí chuẩn bị. Liên hệ Mr Quân: 0971 162 567 để được tư vấn ban đầu.
7. Thiết bị đo và bố trí điểm đo khi thử tải sàn
Thử tải sàn bê tông nhà xưởng chỉ có giá trị khi đo đúng. Tiêu chuẩn đặt yêu cầu về độ chính xác của thiết bị: sai số đo chuyển vị không quá ±2% giá trị độ võng cần đo và sai số đo tải không quá ±5% tải thí nghiệm dự kiến, đồng thời thiết bị phải có chứng chỉ hiệu chuẩn còn hiệu lực.
| Đại lượng cần đo | Thiết bị thường dùng | Ghi chú kỹ thuật |
| Độ võng, chuyển vị | Đồng hồ so, cảm biến chuyển vị (LVDT), thiết bị trắc đạc chính xác | Chọn thang đo phù hợp độ võng dự kiến |
| Tải trọng chất lên sàn | Cân vật nặng, đo chiều cao nước, đồng hồ áp lực hoặc loadcell | Kiểm tra chéo bằng tính khối lượng |
| Bề rộng vết nứt | Kính đo vết nứt, thước đo vết nứt | Ghi bề rộng và chiều dài, đánh dấu vị trí |
Về bố trí điểm đo, nguyên tắc là đo ở nơi phản ánh rõ nhất cách sàn làm việc: giữa nhịp ô sàn (võng lớn nhất), vài điểm dọc nhịp để vẽ đường cong võng, và các điểm tại gối tựa hoặc dầm đỡ để loại trừ phần chuyển vị do gối lún. Số lượng, vị trí do kỹ sư xác định theo sơ đồ kết cấu và ghi trong đề cương.
Mốc đo phải đặt ở nơi không chịu ảnh hưởng của tải thử; nếu mốc cũng chuyển động theo sàn thì số đo võng sai. Nhiệt độ, gió, nắng cũng làm nhiễu số đo, nên tiêu chuẩn khuyến nghị thử khi các yếu tố này ít ảnh hưởng và ghi điều kiện môi trường vào báo cáo.
8. Tiêu chí đánh giá kết quả thử tải
8.1. Độ võng, độ võng dư và vết nứt
Sau khi thử tải sàn bê tông nhà xưởng, kỹ sư đánh giá theo ba nhóm dấu hiệu: độ võng, độ võng dư và vết nứt, cùng các dấu hiệu phá hoại khác. Những dữ kiện dưới đây lấy từ mục 10 của TCVN 9344:2012.
Các dấu hiệu không đạt (mục 10.1). Kết cấu bị coi là không đạt khi xuất hiện một trong các dấu hiệu như: độ võng bằng hoặc lớn hơn 1/50 nhịp; vết nứt có bề rộng từ 1,5 mm trở lên và chiều dài từ 200 mm trở lên; bê tông vùng nén bị nứt vỡ; kết cấu mất ổn định; phá hoại cục bộ phát triển.
Điều kiện đạt (mục 10.2). Tiêu chuẩn coi bộ phận kết cấu thử là đạt yêu cầu về khả năng chịu lực khi thỏa mãn một trong hai tiêu chí định lượng về độ võng, có hệ số k khác nhau giữa bê tông cốt thép thường (k = 4) và bê tông ứng lực trước (k = 5). Công thức và ký hiệu cụ thể do kỹ sư đọc trực tiếp từ bản tiêu chuẩn đang áp dụng; bài viết này không trích lại công thức để người đọc không tự áp dụng sai.
Thử lại (mục 10.3). Nếu lần thử đầu chưa đạt, tiêu chuẩn cho phép thử lại không sớm hơn 72 giờ sau khi kết thúc lần thử đầu, và kết quả lần thử lại cần có độ võng dư không vượt quá 20% độ võng lớn nhất. Riêng kết cấu bê tông ứng lực trước thì không thử lại.
Nếu không đạt (mục 10.4). Tiêu chuẩn cho phép cân nhắc xác định một mức tải cho phép thấp hơn dựa trên kết quả thử, với sự thống nhất của các bên liên quan và có thể phải đánh giá lại định kỳ. Nói cách khác, “không đạt ở mức tải X” không đồng nghĩa phải dỡ bỏ sàn, mà có thể là hạ tải sử dụng hoặc gia cường rồi đánh giá lại.
8.2. Ví dụ minh họa với số liệu giả định
Ví dụ sau dùng số liệu giả định để minh họa cách tính, không phải số liệu đo của một nhà xưởng thực tế.
Giả sử một ô sàn tầng lửng bê tông cốt thép kích thước 6 m x 6 m (36 m²) cần thử trước khi đặt kệ hàng. Hoạt tải tiêu chuẩn theo nhiệm vụ thiết kế là 3,0 kN/m², hệ số tin cậy 1,2 nên hoạt tải tính toán là 3,6 kN/m². Kỹ sư chọn tải thử là 3,3 kN/m², nằm giữa tải tiêu chuẩn và tải tính toán, đã trừ phần sàn gánh sẵn.
| Nội dung | Giá trị (giả định) | Cách tính |
| Tải thử | 3,3 kN/m² | Chọn trong khoảng 3,0 đến 3,6 |
| Số cấp tải | 4 cấp, mỗi cấp 0,825 kN/m² | 25% mỗi cấp |
| Tổng tải trên ô sàn | 118,8 kN (khoảng 12,1 tấn) | 3,3 x 36 |
| Quy ra bao cát 50 kg | Khoảng 242 bao | 12.110 kg / 50 |
| Quy ra chiều cao nước | Khoảng 0,34 m | 3,3 / 9,81 |
Giả sử sau 24 giờ giữ toàn tải, độ võng lớn nhất giữa ô là 5,0 mm. Ngưỡng “1/50 nhịp” tại mục 10.1 với nhịp 6.000 mm là 120 mm, nên dấu hiệu này không xảy ra. Sau khi dỡ tải 24 giờ, độ võng dư đo được 0,8 mm, tức tỷ lệ độ võng dư trên độ võng lớn nhất là 0,8 / 5,0 = 16%.
Kỹ sư đối chiếu độ võng lớn nhất và tỷ lệ 16% với hai tiêu chí tại mục 10.2 (chỉ cần thỏa mãn một trong hai). Nếu lần đầu chưa đạt, mục 10.3 cho thử lại sau tối thiểu 72 giờ với điều kiện độ võng dư không vượt 20% độ võng lớn nhất. Ví dụ cho thấy tải thử được lấy giữa tải tiêu chuẩn và tải tính toán chứ không tùy ý, và kết luận luôn là phép so sánh số đo với tiêu chí.
9. An toàn, tổ chức thử tải tại nhà xưởng đang vận hành và sai lầm thường gặp
9.1. Biện pháp an toàn và giàn giáo chống đỡ
Thử tải có thể dẫn đến phá hoại cục bộ nếu sàn yếu hơn dự tính, nên an toàn là yêu cầu tiên quyết.
- Hệ chống đỡ dự phòng. Tiêu chuẩn yêu cầu biện pháp bảo đảm an toàn cho người, thiết bị và kết cấu, trong đó hệ giàn giáo an toàn được tính với hệ số vượt tải 2,5 cho trường hợp kết cấu sụp đổ, đặt gần cấu kiện thử nhưng không cản trở biến dạng khi chất tải.
- Sàn nhiều tầng. Với sàn có nhiều tầng bên dưới, hệ chống đỡ cần kéo xuống ít nhất hai tầng dưới sàn thử, để nếu có sự cố thì tải không dồn vỡ dây chuyền xuống các sàn tiếp theo.
- Khoanh vùng và cấm người. Khu vực dưới sàn thử phải được cách ly, không để người và thiết bị ở lại; chỉ người có nhiệm vụ mới được vào khu vực thử.
- Ngưỡng dừng. Phương án thử phải quy định trước các dấu hiệu dừng và dỡ tải ngay: võng tăng đột ngột, vết nứt mới phát triển nhanh, tiếng nứt vỡ, biến dạng không ổn định.
9.2. Phối hợp với sản xuất, thời gian và yếu tố ảnh hưởng chi phí
Thử tải sàn bê tông nhà xưởng đang vận hành cần phối hợp với kế hoạch sản xuất, vì khu vực dưới và quanh ô sàn thử thường phải dừng hoạt động trong thời gian thử. Chỉ riêng phần theo dõi theo tiêu chuẩn (giữ toàn tải 24 giờ rồi đo độ võng dư sau khi dỡ tải 24 giờ) đã chiếm khoảng hai ngày, chưa tính thời gian chuẩn bị, chất tải và dỡ tải; nếu phải thử lại thì cộng thêm tối thiểu 72 giờ chờ.
Chi phí thử tải phụ thuộc chủ yếu vào số ô sàn cần thử, phương pháp chất tải, khối lượng tải và vận chuyển, hệ chống đỡ, số điểm đo, thời gian dừng sản xuất và độ phức tạp của đề cương, báo cáo. Chúng tôi không nêu con số cụ thể vì chưa có nguồn thị trường kiểm chứng; cấu trúc chi phí kiểm định nói chung có tại trang chi phí kiểm định nhà xưởng.
9.3. Sai lầm thường gặp
- Quên trừ tải đã có sẵn trên sàn. Chất thêm đủ tải mục tiêu mà không trừ tự trọng, thiết bị, tải bù tĩnh, khiến tải thực tác động vượt dự tính.
- Chất tải một lần thay vì theo cấp. Mất khả năng phát hiện sớm bất thường và không có quan hệ tải với biến dạng để đánh giá.
- Đặt mốc đo ở nơi cũng chuyển động. Số đo võng sai, toàn bộ kết luận mất giá trị.
- Dùng thiết bị chưa hiệu chuẩn. Không đáp ứng yêu cầu sai số về chuyển vị và tải của tiêu chuẩn.
- Bỏ hệ chống đỡ dự phòng để tiết kiệm. Tiết kiệm nhỏ, rủi ro lớn khi sàn thật sự yếu.
- Thử tải sàn đang hư hỏng nặng. Khi sàn có dấu hiệu nguy hiểm, việc cần làm trước là chống đỡ, gia cường.
- Hiểu “đạt thử tải” là an toàn vô điều kiện. Kết quả chỉ đúng với mức tải đã thử và hiện trạng lúc thử; tải sau này vượt mức hoặc sàn xuống cấp thêm thì phải đánh giá lại.
- Chọn đơn vị chỉ vì rẻ hoặc không rõ năng lực. Thử tải cần kỹ sư đủ kinh nghiệm thiết kế phương án và xử lý bất thường; xem tiêu chí chọn công ty kiểm định uy tín.
10. Mẫu hình quan sát chung: tình huống cần thử tải sàn trong nhà xưởng
Phần này là tổng hợp các tình huống phổ biến, không gắn với một khách hàng hay dự án cụ thể nào, nhằm giúp bạn nhận ra mình đang ở tình huống nào.
Mẫu hình 1: Cải tạo tầng lửng sang kho. Khu văn phòng tầng lửng được chuyển thành khu chứa hàng, hồ sơ không còn đầy đủ, sàn dùng nhiều năm. Hướng xử lý thường là khảo sát, thí nghiệm vật liệu, tính kiểm tra, rồi mới quyết định có thử tải vài ô đại diện hay không.
Mẫu hình 2: Lắp thiết bị nặng lên sàn. Bồn hoặc máy đặt thêm lên sàn tầng cao tạo tải tập trung và rung động; thử tải có thể là một phần của đánh giá, thường đi cùng tính toán theo thông số thiết bị.
Mẫu hình 3: Sàn sau gia cường. Sàn đã gia cường vì võng và nứt, cần bằng chứng rằng giải pháp hoạt động đúng thiết kế trước khi sử dụng đầy đủ.
Mẫu hình 4: Đối tác audit cần bằng chứng. Số liệu thí nghiệm rõ ràng thuyết phục hơn nhận định chung chung; thử tải là một nguồn số liệu như vậy, khi có lý do kỹ thuật phù hợp.
Điểm chung: thử tải hiếm khi là bước đầu tiên, thường được quyết định sau khi đã có khảo sát, thí nghiệm không phá hủy và tính toán sơ bộ.
11. Câu hỏi thường gặp
11.1. Thử tải sàn bê tông nhà xưởng có bắt buộc không?
Trong các văn bản đã đối chiếu, chúng tôi chưa thấy điều khoản quy định mọi nhà xưởng bắt buộc phải thử tải sàn. Thử tải là phương án kỹ thuật do đơn vị kiểm định đề xuất khi tính toán và thí nghiệm khác chưa đủ tin cậy. Nếu hợp đồng, chỉ dẫn kỹ thuật, cơ quan quản lý hoặc đối tác audit có yêu cầu riêng, hãy đối chiếu trực tiếp.
11.2. Thử tải sàn có làm hư sàn không?
Thử tải đúng tiêu chuẩn đưa sàn đến mức tải trong dải từ tải tiêu chuẩn đến tải tính toán, không nhằm phá hoại. Sàn khỏe thường chỉ có độ võng đàn hồi hồi phục sau dỡ tải; sàn yếu hơn dự tính có thể xuất hiện vết nứt mới hoặc độ võng dư, và hệ chống đỡ, chia cấp, ngưỡng dừng tồn tại để hạn chế hậu quả. Không nên thử tải sàn đã hư hỏng nghiêm trọng khi chưa chống đỡ.
11.3. Thử tải sàn kéo dài bao lâu?
Theo tiêu chuẩn, phần theo dõi gồm giữ toàn tải 24 giờ và đo độ võng dư sau khi dỡ tải 24 giờ, tức khoảng hai ngày, chưa kể thời gian chuẩn bị, chất tải theo cấp và dỡ tải. Tổng thời gian thực tế tùy số ô sàn, phương pháp thử tải sàn nhà xưởng và mặt bằng.
11.4. Sàn nền nhà xưởng đổ trên đất có thử tải theo cách này không?
Không áp dụng trực tiếp. TCVN 9344:2012 dành cho cấu kiện bê tông cốt thép chịu uốn như dầm và bản sàn. Sàn nền công nghiệp đổ trên đất làm việc chủ yếu nhờ nền nên việc đánh giá thường tập trung vào chất lượng nền và móng, tình trạng lún, nứt, độ phẳng và chất lượng bê tông. Đơn vị kiểm định sẽ xác định phương án theo hiện trạng và mục đích sử dụng.
12. Liên hệ tư vấn thử tải và kiểm định sàn nhà xưởng
Thử tải sàn bê tông nhà xưởng là phép thử mạnh, chỉ nên dùng khi cần và phải làm đúng quy trình. Việc đầu tiên không phải chất tải mà là xác định mục tiêu, kiểm tra hồ sơ, khảo sát sàn rồi quyết định thử tải có thực sự cần thiết không.
Khi bạn liên hệ, kỹ sư kiểm định có thể xem hồ sơ và khảo sát hiện trạng sàn, tính kiểm tra, đề xuất có nên thử tải hay không, lập đề cương và phương án thử, tổ chức thực hiện và lập báo cáo có kết luận, khuyến nghị. Hãy chuẩn bị bản vẽ hoặc ảnh sàn, mục đích và tải dự kiến, hiện trạng nứt hoặc võng, kế hoạch sản xuất khu vực liên quan. Thông tin dịch vụ có tại trang kiểm định nhà máy sản xuất.
