Một máy mới lắp xong, chạy thử lần đầu và sàn bắt đầu rung. Vài tuần sau bu lông neo lỏng, thiết bị đo chính xác ở khu bên cạnh lệch số, và không ai biết trước khi lắp thì rung ở đó như thế nào để so sánh. Đây là tình huống mà kiểm định rung động khi lắp máy móc trong nhà xưởng giúp tránh: xác định rung đến từ đâu, đi vào kết cấu ra sao và có chấp nhận được hay không.
Bài viết đi theo quy trình thay vì theo con số: nguồn rung theo loại máy, tác động lên kết cấu, ba giai đoạn đo, bản đồ tiêu chuẩn rung và cách đọc kết quả. Bài cố ý không nêu ngưỡng rung cho phép, vì trong phạm vi chúng tôi đã tra cứu chưa thấy tiêu chuẩn Việt Nam nêu ngưỡng đó cho kết cấu nhà xưởng (xem mục 7). Việc kiểm định rung cũng được trình bày như khuyến nghị kỹ thuật, không phải nghĩa vụ pháp lý (xem mục 4.3).
1. Kiểm định rung động khi lắp máy móc là gì và khác thử tải động ở đâu
1.1. Định nghĩa trong ngữ cảnh lắp máy
Kiểm định rung động khi lắp máy móc trong nhà xưởng là việc xác định rung do máy sinh ra truyền vào kết cấu thế nào và có chấp nhận được không theo tiêu chí đã thống nhất. Quy trình gồm đo rung nền trước khi lắp, khi chạy thử và sau vận hành.
Điểm khác với kiểm định chịu lực thông thường là đối tượng đánh giá không chỉ là độ lớn của tải, mà là tải lặp lại theo thời gian và tần số của nó. Một máy có khối lượng vừa phải vẫn có thể gây vấn đề nếu rung ở tần số gần với tần số riêng của sàn đỡ nó.
1.2. Ba “người nhận” của rung
Rung do máy sinh ra đi tới ba nhóm, và mỗi nhóm có tiêu chí đánh giá khác nhau:
- Kết cấu nhà xưởng: sàn, dầm, cột, liên kết, nền và móng. Đây là trọng tâm của bài.
- Thiết bị chính xác và quy trình sản xuất: máy đo, máy gia công độ chính xác cao, dây chuyền nhạy rung. Yêu cầu thường do nhà sản xuất thiết bị đó nêu ra.
- Khu vực xung quanh: người làm việc và công trình lân cận ngoài ranh giới cơ sở, thuộc phạm vi đo rung môi trường.
Tách ba nhóm này ngay từ đầu giúp tránh sai lầm phổ biến là lấy tiêu chuẩn của nhóm này để kết luận cho nhóm khác (xem mục 7.4).
1.3. So sánh với các hoạt động đo rung khác
Cùng là “đo rung” nhưng mục tiêu và người dùng kết quả khác nhau:
| Hoạt động | Mục tiêu chính | Thời điểm thường gặp | Người dùng kết quả |
| Kiểm định rung động khi lắp máy | Đánh giá rung do máy mới tác động lên kết cấu và thiết bị lân cận | Trước lắp, chạy thử, sau vận hành | Chủ nhà xưởng, nhà cung cấp máy, đơn vị kiểm định |
| Thử tải động kết cấu | Kích thích kết cấu để xác định tần số riêng, hệ số cản, đáp ứng | Khi cần số liệu động của sàn hoặc khung | Kỹ sư kết cấu, chủ công trình |
| Đo rung môi trường | Đo rung lan ra khu dân cư, công cộng ngoài ranh giới | Khi có phản ánh hoặc yêu cầu quản lý môi trường | Cơ quan quản lý, chủ cơ sở |
| Giám sát tình trạng máy | Theo dõi rung của chính máy để phát hiện mất cân bằng, mòn ổ trục | Liên tục hoặc định kỳ trong vận hành | Bộ phận bảo trì |
Nguyên lý tần số riêng, cách kích thích và thiết bị đo của thử tải động đã được trình bày ở mục 5 bài phương pháp thử tải tĩnh và động cho kết cấu nhà xưởng; bài này không lặp lại mà chỉ dùng kết quả của phương pháp đó khi cần.
2. Nguồn rung trong nhà xưởng: phân loại theo loại máy
2.1. Bảng đặc điểm rung theo nhóm máy
Bảng dưới mô tả định tính. Tần số và biên độ thật của từng máy do nhà sản xuất công bố hoặc do phép đo xác định, nên bài không nêu con số điển hình.
| Nhóm máy | Ví dụ | Đặc điểm rung | Tác động lên sàn, nền | Thiết bị lân cận dễ bị ảnh hưởng |
| Máy quay | Quạt, bơm, máy nén, motor, máy ly tâm | Liên tục, thường tập trung quanh tần số quay | Tải lặp đều; nguy cơ cộng hưởng nếu tần số quay gần tần số riêng của sàn | Thiết bị đo, máy gia công chính xác |
| Máy tịnh tiến, va đập | Máy dập, máy ép, búa | Xung, đột ngột, lặp theo chu kỳ dập | Xung lan truyền qua bệ và nền; dễ gây nứt, lún lệch quanh bệ | Máy đo, thiết bị điện tử, máy lân cận |
| Máy gia công | CNC, tiện, phay | Rung phụ thuộc chế độ cắt và quán tính bàn máy | Tải động cục bộ tại chân máy | Máy gia công khác cùng sàn |
| Thiết bị vận chuyển | Cầu trục, xe nâng, băng tải | Di động, ngẫu nhiên hoặc theo tuyến | Rung lan theo tuyến; cầu trục truyền tải vào cột và dầm cầu trục | Thiết bị đo đặt gần tuyến |
Một nhà xưởng thường có nhiều nhóm cùng lúc, nên khi lắp máy mới cần xem rung mới cộng thêm vào nền rung hiện có chứ không đứng riêng (xem mục 5.1).
2.2. Vì sao cùng một máy mà rung khác nhau giữa các nhà xưởng
Cùng một mẫu máy đặt ở hai nhà xưởng có thể cho kết quả rung rất khác, vì rung nhận được ở sàn là kết quả của cả máy lẫn kết cấu đỡ nó. Bốn yếu tố thường quyết định:
- Vị trí đặt: trên nền đất, trên tầng lửng hay gần cột và tường. Sàn tầng lửng thường dễ rung hơn nền sát đất.
- Bệ máy và cách liên kết: bệ riêng tách khỏi sàn, đặt trực tiếp lên sàn hay có đệm giảm chấn.
- Tình trạng máy: cân bằng, độ mòn ổ trục và đồ gá ảnh hưởng đến rung sinh ra.
- Chế độ vận hành: tải nhẹ, tải đầy, tốc độ, chu kỳ làm việc.
Với máy gia công nặng đặt trên sàn, mối quan hệ giữa tải và độ cứng sàn là nội dung của bài về tải trọng sàn khi lắp máy CNC, máy nặng; với thiết bị rất nặng cần bệ riêng, xem bài về nền móng trước khi lắp thiết bị công nghiệp nặng (hai bài đang chờ đăng). Khi lắp cả dây chuyền, tải cộng dồn theo khu được trình bày ở bài kiểm định nhà xưởng khi lắp đặt dây chuyền sản xuất mới.
3. Ảnh hưởng của rung động đến kết cấu nhà xưởng
3.1. Cơ chế tác động (mức nguyên lý)
Ảnh hưởng rung động đến kết cấu nhà xưởng thường không đến từ một lần rung lớn mà từ tác động lặp trong thời gian dài. Bốn cơ chế được biết đến:
- Cộng hưởng: khi tần số kích thích của máy gần tần số riêng của sàn, dầm hoặc khung, đáp ứng của kết cấu có thể tăng mạnh dù lực kích thích không lớn.
- Mỏi tích lũy: tải lặp nhiều chu kỳ có thể làm yếu dần mối hàn, bu lông, neo và liên kết, kể cả khi mỗi chu kỳ đều nhỏ.
- Nứt và bong bê tông: vùng chịu rung lặp, nhất là quanh bệ máy và chân sàn, dễ xuất hiện nứt và bong lớp bảo vệ.
- Lún do rung ở nền đất rời: rung lặp có thể làm các hạt đất sắp xếp lại chặt hơn và gây lún; mức độ phụ thuộc loại đất và cần khảo sát địa chất, bài không nêu số.
3.2. Bộ phận dễ bị ảnh hưởng
Khi rà soát một khu lắp máy, các vị trí dưới đây thường được ưu tiên kiểm tra: sàn tầng lửng và dầm đỡ máy; liên kết cột–dầm; bu lông neo bệ máy; mối nối tấm sàn nền và khe co giãn quanh bệ; tường xây liền kề; đường ống, thang máng cáp nối với máy. Nếu có dấu hiệu lún nền quanh khu vực, xem thêm kiểm định nền nhà xưởng và bài lún nền nhà xưởng xử lý thế nào.
3.3. Bảng dấu hiệu nhận biết
| Vị trí | Dấu hiệu | Nguyên nhân có thể | Việc nên làm |
| Chân sàn, quanh bệ máy | Nứt mới, nứt mở rộng, bong lớp bảo vệ | Rung lặp, bệ không tách khỏi sàn, nền yếu | Ghi nhận, đo rung, kiểm tra bệ và nền |
| Bu lông neo bệ máy | Lỏng lặp lại sau khi siết | Rung vượt khả năng giữ của liên kết | Đo rung tại bệ, xem lại phương án neo |
| Sàn tầng lửng | Rung cảm nhận được, đồ vật rung theo | Tần số máy gần tần số riêng của sàn | Đo tần số riêng và rung khi chạy |
| Mặt bàn, vật nhỏ | Dịch chuyển, rung lắc khi máy chạy | Rung truyền qua sàn | Đo rung, xác định đường truyền |
| Thiết bị chính xác lân cận | Sai số xuất hiện sau khi lắp máy mới | Rung truyền vào thiết bị | Đối chiếu với baseline, xem yêu cầu nhà sản xuất |
| Nền quanh bệ máy | Lún lệch, hở mối nối | Rung làm đất co chặt, nền kém | Khảo sát nền, theo dõi lún |
Các dấu hiệu trên chỉ gợi ý, không đủ để kết luận nguyên nhân; chúng cho biết nơi nên đo.
3.4. Giới hạn của “cảm giác”
Cảm nhận của con người không phải thước đo mức an toàn của kết cấu. Có sàn rung rõ nhưng kết cấu vẫn trong giới hạn, và ngược lại có kết cấu hư hại tích lũy ở mức rung không ai để ý. Việc “chưa thấy nứt” cũng không chứng minh rung chấp nhận được, vì mỏi và hư hại liên kết thường xuất hiện muộn so với thời điểm bắt đầu rung. Vì vậy, đánh giá ảnh hưởng rung động đến kết cấu nhà xưởng cần số đo và so sánh với trạng thái trước khi lắp.
4. Khi nào cần kiểm định rung động trong quá trình lắp máy
4.1. Các tình huống nên cân nhắc
Nên cân nhắc kiểm định rung khi có một trong các điều kiện sau:
- Máy nặng hoặc máy có lực động lớn đặt trên tầng lửng hoặc sàn tầng cao.
- Máy đặt gần cột, móng hoặc tường chung với khu vực khác.
- Thêm máy vào dây chuyền đang chạy, nên rung mới cộng thêm vào nền rung hiện có.
- Máy đặt gần thiết bị nhạy rung.
- Sau chạy thử thấy rung bất thường hoặc có phản ánh từ khu lân cận.
4.2. Ba thời điểm kiểm định rung động khi lắp máy móc
- Trước khi lắp: rà soát tài liệu máy và hồ sơ kết cấu; đo rung nền hiện có khi cần. Với máy nhẹ, đặt trên nền sát đất, cách xa thiết bị nhạy, nhiều trường hợp chỉ cần rà soát hồ sơ.
- Trong chạy thử: đo ở các chế độ vận hành để thấy rung thật của máy tại vị trí đặt.
- Sau vận hành ổn định: đo lại để so với baseline và xem xu hướng.
4.3. Về tính bắt buộc
Trong các văn bản chúng tôi đã đối chiếu, chưa thấy điều khoản riêng bắt buộc đo rung hay kiểm định rung khi lắp máy. Vì vậy bài trình bày việc này như khuyến nghị kỹ thuật để kiểm soát rủi ro cho kết cấu và thiết bị. Hợp đồng, yêu cầu của nhà sản xuất máy, đơn vị bảo hiểm hoặc đối tác audit có thể đặt yêu cầu riêng; nên đối chiếu từng trường hợp.
Bạn sắp lắp máy và chưa chắc có cần đo rung hay không? Kỹ sư kiểm định có thể xem tài liệu máy, vị trí đặt và hồ sơ kết cấu để cho bạn biết cần kiểm tra ở mức nào, trước khi bạn chốt bệ máy hay vị trí lắp. Liên hệ Mr Quân: 0971 162 567 để được tư vấn ban đầu.

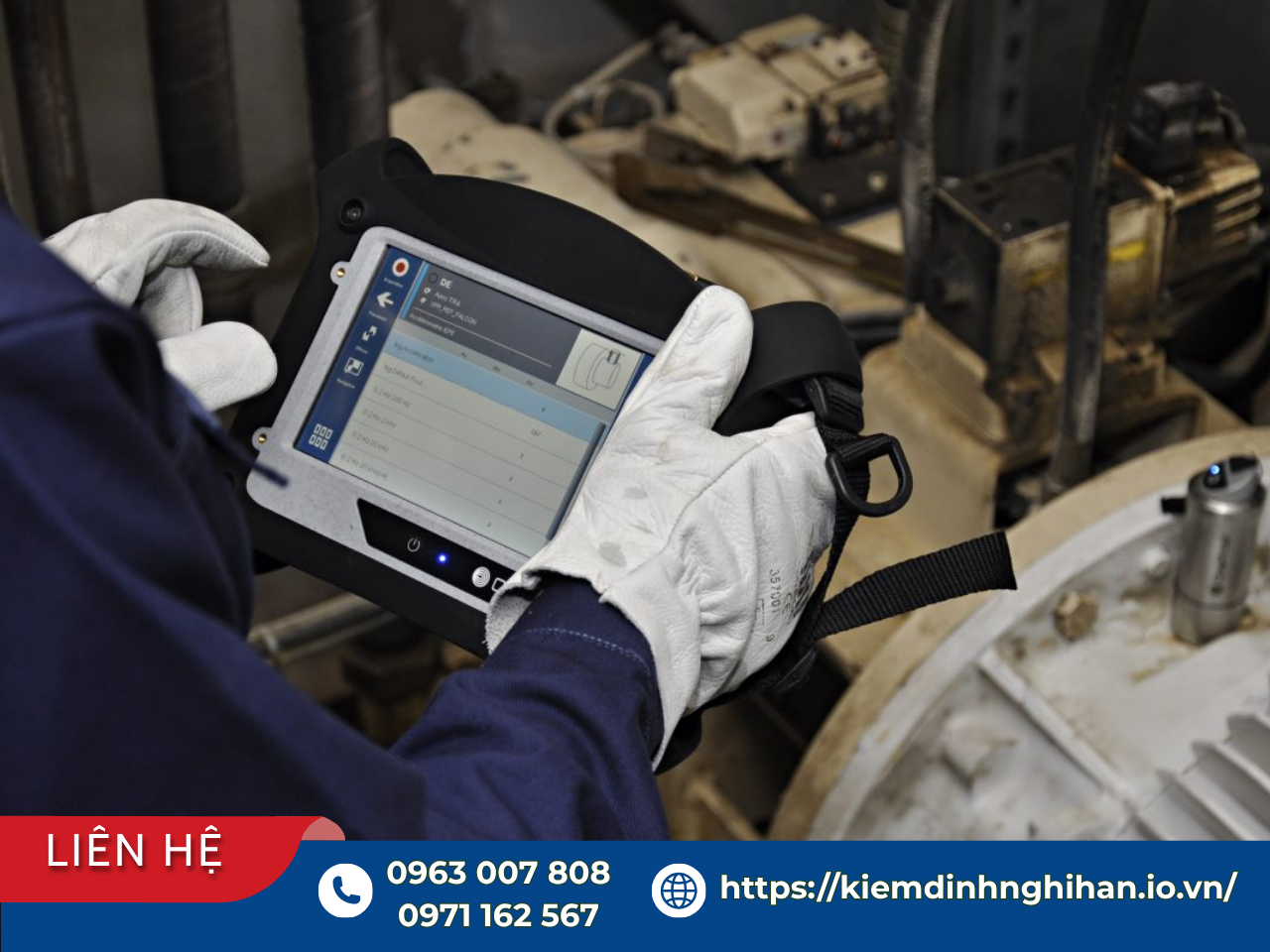

5. Quy trình đo rung động máy móc trong nhà xưởng theo ba giai đoạn
Quy trình đo rung động máy móc trong nhà xưởng hiệu quả nhất khi có số đo ở cả ba giai đoạn, vì kết luận dựa trên so sánh chứ không chỉ một con số đứng riêng.
5.1. Giai đoạn 1: trước khi lắp, thu thập tài liệu và đo rung nền (baseline)
Cần thu thập tài liệu nhà sản xuất: yêu cầu về rung, tần số làm việc, khối lượng, dạng bệ và cách liên kết; cùng hồ sơ kết cấu của khu vực đặt máy. Sau đó đo rung nền hiện hữu do xe nâng, cầu trục, máy đang chạy lân cận. Số đo này gọi là baseline, giúp về sau phân biệt rung “có sẵn” với rung do máy mới. Thiếu baseline, mọi phép đo sau khi lắp đều khó giải thích.
5.2. Giai đoạn 2: chạy thử
Đo ở các chế độ: khởi động, tải nhẹ, tải đầy và dừng máy. Ghi lại thời điểm rung tăng bất thường và đối chiếu với tần số làm việc của máy. Chế độ khởi động và dừng đáng chú ý vì máy quay đi qua dải tần rộng, có thể trùng tần số riêng của sàn trong thoáng chốc. Chế độ tải đầy mới phản ánh rung dài hạn, nên không nên chỉ đo ở tải nhẹ.
5.3. Giai đoạn 3: sau vận hành ổn định
Đo lại sau một thời gian vận hành để so với baseline và với kết quả chạy thử. Mục đích là xem rung có tăng dần do mài mòn, lỏng liên kết hay thay đổi chế độ chạy hay không. Với máy rung mạnh hoặc đặt trên kết cấu nhạy, kỹ sư có thể đề xuất đo định kỳ, tần suất do đề cương xác định.
5.4. Bảng quy trình và phối hợp
Theo Thông tư 32/2026/TT-BXD Điều 4, kiểm định theo trình tự: lập nhiệm vụ, lập đề cương, thực hiện khảo sát, thí nghiệm, tính toán, rồi lập báo cáo. Đề cương xác lập phạm vi và tiêu chí trước khi đo, nội dung này được đối chiếu tại văn bản gốc.
| Bước | Mục đích | Đầu ra | Ai phối hợp |
| Thu thập tài liệu | Biết máy, bệ, kết cấu | Danh sách thông tin, bản vẽ | Chủ nhà xưởng, nhà cung cấp máy |
| Lập đề cương | Chốt phạm vi, điểm đo, tiêu chí | Đề cương đo rung | Đơn vị kiểm định, chủ nhà xưởng |
| Đo baseline | Có mốc so sánh | Số liệu rung nền | Đơn vị kiểm định, bộ phận sản xuất |
| Đo chạy thử | Biết rung thật của máy | Số liệu theo chế độ | Nhà cung cấp máy, đơn vị kiểm định |
| Đo sau vận hành | Xem xu hướng | Số liệu so sánh | Đơn vị kiểm định, bảo trì |
| Lập báo cáo | Kết luận theo tiêu chí | Báo cáo, khuyến nghị | Đơn vị kiểm định |
5.5. Phối hợp với sản xuất
Đo cần chạy máy ở các chế độ thực tế, nên cần lên kế hoạch cùng bộ phận sản xuất để không phải dừng cả nhà xưởng: chọn khung giờ, thống nhất thứ tự chạy các máy, ghi lại các nguồn rung khác chạy cùng lúc. Việc đo baseline thường làm được trong khi nhà xưởng vẫn hoạt động, vì mục tiêu là ghi lại đúng trạng thái đang có. Bài không nêu thời gian đo cụ thể vì phụ thuộc số điểm đo và số chế độ chạy.

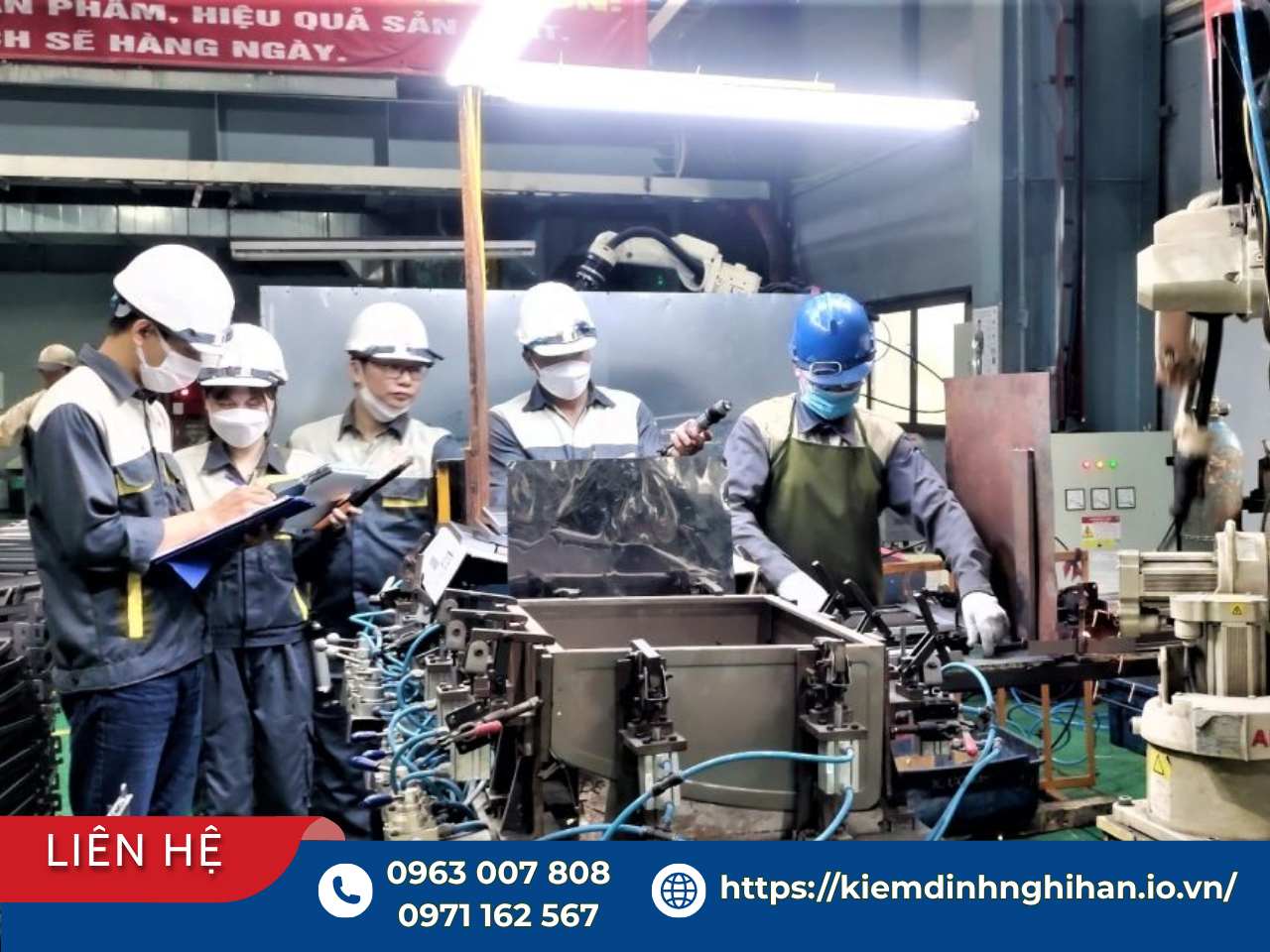

6. Bố trí điểm đo, đại lượng đo và thiết bị ở mức thực hành
Phần này tóm tắt cách bố trí khi kiểm định rung động khi lắp máy móc trong nhà xưởng ở mức thực hành; chi tiết từng điểm đo do đề cương quyết định.
6.1. Vị trí đặt đầu đo
Đầu đo thường đặt ở: chân bệ máy; sàn quanh máy ở các khoảng cách khác nhau; giữa nhịp dầm đỡ; đầu cột; nền gần móng; vị trí thiết bị nhạy rung. Mỗi điểm đo theo các phương (đứng và hai phương ngang) vì rung truyền theo cả ba hướng. Cần thêm điểm đối chứng ngoài vùng ảnh hưởng của máy để phân biệt rung do máy với rung nền chung của nhà xưởng.
6.2. Đại lượng đo
Ba đại lượng thường dùng:
- Gia tốc: nhạy với rung tần số cao, thường dùng để đánh giá lực quán tính và liên quan đến tải động.
- Vận tốc: thường dùng để đánh giá mức rung tổng thể.
- Chuyển vị: quan trọng với rung tần số thấp và biên độ lớn.
Từ chuỗi số liệu theo thời gian, kỹ sư tách phổ tần số để biết rung tập trung ở tần số nào, so với tần số làm việc của máy và tần số riêng của sàn. Nguyên lý tần số riêng, cách kích thích và xử lý số liệu xem mục 5 bài thử tải tĩnh và động.
6.3. Lưu ý đo hiện trường
Khi đo rung động máy móc trong nhà xưởng, chất lượng số liệu phụ thuộc nhiều vào cách gắn đầu đo và ghi chú điều kiện:
- Gắn đầu đo chắc chắn vào bề mặt, tránh đặt trên lớp phủ mềm như thảm, chiếu hoặc lớp vật liệu đàn hồi.
- Ghi chế độ chạy của máy và các nguồn rung khác chạy cùng lúc.
- Tránh đo trong lúc có tác động bất thường như xe nâng qua ngay cạnh điểm đo, trừ khi đó là tình huống cần đánh giá.
- Lưu hiệu chuẩn thiết bị và điều kiện đo để báo cáo truy xuất được.
Muốn chuẩn bị sẵn thông tin cho buổi đo? Danh sách việc cần chuẩn bị nằm ở checklist mục 9; khi đã gom đủ, liên hệ Mr Quân: 0971 162 567 để kỹ sư đề xuất điểm đo và phương án phù hợp.
7. Bản đồ tiêu chuẩn rung: tiêu chuẩn nào dùng cho việc gì
7.1. Bảng tiêu chuẩn và phạm vi áp dụng
Nhiều nhầm lẫn khi đọc báo cáo đo rung xuất phát từ việc dùng tiêu chuẩn sai đối tượng. Bảng dưới nêu rõ mỗi văn bản dùng cho việc gì và không dùng cho việc gì, không nêu giá trị giới hạn.
| Văn bản | Đối tượng đánh giá | Dùng cho việc gì | Không dùng cho |
| TCVN 6963:2001 | Rung do xây dựng và sản xuất công nghiệp tại khu vực công cộng, dân cư | Phương pháp đo rung ở điểm sát ngoài ranh giới cơ sở | Đánh giá kết cấu nhà xưởng; đo trong nội bộ nhà xưởng |
| QCVN 27:2025/BNNMT | Độ rung môi trường xung quanh | Giới hạn rung tại khu vực có người sinh sống, làm việc chịu ảnh hưởng từ cơ sở sản xuất | Đặt ngưỡng cho kết cấu hay cho máy |
| TCVN 9229-1:2012 và ISO 20816-1:2016 | Rung do chính máy sinh ra, đo trên bộ phận không quay | Đánh giá tình trạng rung của máy | Rung truyền vào máy từ bên ngoài; đánh giá kết cấu |
| DIN 4150-3 (Đức, bản 2016-12) | Tác động của rung lên công trình | Tham khảo quốc tế để đánh giá tác động rung lên công trình | Coi là tiêu chuẩn bắt buộc ở Việt Nam |
Một số lưu ý về từng văn bản:
- QCVN 27:2025/BNNMT (ban hành kèm Thông tư 01/2025/TT-BNNMT ngày 15/5/2025) áp dụng từ 14/11/2025 và thay QCVN 27:2010/BTNMT.
- Chuyển tiếp của QCVN 27: cơ sở, dự án đã được phê duyệt trước 14/11/2025 dùng quy chuẩn 2010 đến hết 31/12/2026, từ 1/1/2027 phải tuân thủ bản 2025.
- Phạm vi của QCVN 27: theo một nguồn thứ cấp chúng tôi đã đọc, quy chuẩn không áp dụng để đánh giá rung trong môi trường lao động, bên trong cơ sở; chưa đọc được văn bản gốc nên cần đối chiếu.
- ISO 20816-1:2016 thay ISO 10816-1:1995 và là tiêu chuẩn quốc tế mới hơn của cùng nhóm với TCVN 9229-1:2012; không bắt buộc ở Việt Nam. Chúng tôi chưa xác minh được tiêu chuẩn TCVN nào đã cập nhật theo ISO này.
- DIN 4150-3 là tài liệu tham khảo quốc tế. Bài không nêu giá trị giới hạn của tiêu chuẩn này vì chưa đọc được toàn văn.
7.2. Khoảng trống cần nói thẳng
Trong phạm vi tra cứu, chúng tôi chưa thấy tiêu chuẩn Việt Nam nêu ngưỡng rung cho kết cấu nhà xưởng do máy bên trong gây ra. Các văn bản Việt Nam nêu ở trên hoặc đo rung môi trường (TCVN 6963, QCVN 27), hoặc đánh giá rung của chính máy (TCVN 9229-1). Kết luận này giới hạn trong phạm vi chúng tôi đã tra cứu, không phải khẳng định chắc chắn rằng không tồn tại văn bản nào.
Đây là lý do tiêu chí đánh giá phải được thống nhất trong đề cương trước khi đo, thay vì để đến lúc có số liệu mới tìm ngưỡng để so. Với kiểm định rung động khi lắp máy móc trong nhà xưởng, bước thống nhất tiêu chí quan trọng ngang với bước đo.
7.3. Tiêu chí thực tế thường dùng để lập đề cương
Khi không có ngưỡng quốc gia cho kết cấu, đề cương thường dựa trên các nhóm căn cứ sau, mỗi căn cứ nêu rõ nguồn và mức độ ràng buộc:
- Yêu cầu của nhà sản xuất máy mới và của thiết bị nhạy rung lân cận, thường nằm trong tài liệu kỹ thuật.
- Tài liệu tham khảo quốc tế đã chọn, ví dụ DIN 4150-3, được ghi rõ là tham khảo chứ không phải quy định bắt buộc.
- So sánh với baseline: rung sau khi lắp so với trước khi lắp tại cùng điểm đo.
- Trạng thái kết cấu: tần số riêng của sàn so với tần số làm việc của máy, và hiện trạng nứt, liên kết.
Việc chọn và thỏa thuận tiêu chí thuộc về kỹ sư chủ trì cùng chủ nhà xưởng, vì vậy bài không đưa ra con số.
7.4. Sai lầm hay gặp khi dùng tiêu chuẩn rung
- Lấy giới hạn rung môi trường (QCVN 27) làm tiêu chí cho sàn hoặc dầm nhà xưởng.
- Dùng tiêu chuẩn rung của máy (TCVN 9229-1, ISO 20816-1) để kết luận về kết cấu.
- Trích ngưỡng của tiêu chuẩn nước ngoài như thể bắt buộc ở Việt Nam.
- Dùng tiêu chuẩn đã thay thế hoặc đang trong giai đoạn chuyển tiếp mà không ghi rõ phiên bản.
8. Đọc kết quả đo rung và các giải pháp giảm rung
8.1. Báo cáo đo rung cần có gì
Kết quả của kiểm định rung động khi lắp máy móc trong nhà xưởng chỉ có giá trị khi đọc đúng. Theo Thông tư 32/2026/TT-BXD, báo cáo kiểm định gồm căn cứ, thông tin chung, nội dung và trình tự, kết quả thí nghiệm hoặc tính toán, kết luận và kiến nghị. Với đo rung, bảng dưới giúp đọc nhanh các phần chính:
| Phần báo cáo | Nên hỏi gì |
| Sơ đồ điểm đo | Có điểm gần bệ, giữa nhịp, nền và điểm đối chứng không? |
| Chế độ vận hành khi đo | Đã đo khởi động, tải nhẹ, tải đầy chưa? Có nguồn rung khác chạy cùng lúc không? |
| Thiết bị và hiệu chuẩn | Thiết bị gì, hiệu chuẩn khi nào? |
| Kết quả theo thời gian và phổ tần số | Rung tập trung ở tần số nào, có gần tần số làm việc không? |
| So sánh với baseline | Có số đo trước khi lắp để đối chiếu không? |
| Tiêu chí đánh giá | Tiêu chí nêu rõ nguồn và mức ràng buộc không? |
| Kết luận và khuyến nghị | Điều kiện vận hành kèm theo là gì? Có cần đo lại không? |
8.2. Ba kết luận thường gặp
- Chấp nhận được: rung nằm trong tiêu chí, kèm điều kiện vận hành hoặc theo dõi định kỳ.
- Chấp nhận có điều kiện: cần giảm rung hoặc giới hạn chế độ chạy (ví dụ giới hạn dải tốc độ trùng tần số riêng) và theo dõi.
- Chưa chấp nhận: cần xử lý trước khi chạy chính thức.
Sau mọi xử lý, nên đo lại để xác nhận hiệu quả; không nên kết luận chỉ dựa trên giả định rằng biện pháp đã chọn có tác dụng.
8.3. Giải pháp giảm rung theo vị trí tác động
| Vị trí tác động | Giải pháp thường xem xét | Phù hợp khi | Hạn chế |
| Tại nguồn | Cân bằng lại, bảo trì ổ trục, đổi chế độ chạy | Rung sinh ra do máy mất cân bằng hoặc chạy ở dải bất lợi | Không xử lý được khi rung vốn có của quy trình, như dập, ép |
| Tại đường truyền | Tách bệ khỏi sàn, đệm giảm chấn hoặc cách rung, khe cách rung | Rung truyền qua sàn sang khu lân cận | Cần thiết kế bệ và đệm phù hợp tải, tần số |
| Tại phía nhận | Gia cố sàn hoặc dầm, đổi vị trí đặt máy, di dời thiết bị nhạy rung | Không giảm được ở nguồn và đường truyền | Có thể cần thiết kế và thủ tục riêng; chi phí và tiến độ cao hơn |
Bài không nêu mức giảm rung theo phần trăm vì hiệu quả phụ thuộc từng công trình và chỉ xác nhận được bằng đo sau xử lý.
8.4. Khi giải pháp can thiệp vào kết cấu chịu lực
Đổi bệ, gia cố sàn hoặc dầm là can thiệp vào kết cấu chịu lực, có thể cần thiết kế và thủ tục riêng. Nên xác nhận với cơ quan có thẩm quyền trước khi thi công. Thông tin về nền móng thiết bị xem kiểm định móng công trình; khi cần xác nhận sàn sau xử lý, xem thử tải sàn bê tông nhà xưởng. Trường hợp rung kèm nhu cầu tăng tải máy, xem thêm kiểm định khi tăng tải trọng máy móc.
9. Sai lầm thường gặp và checklist chuẩn bị trước khi đo
9.1. Sáu sai lầm thường gặp khi đo rung động máy móc trong nhà xưởng
- Chỉ đo khi đã có phàn nàn: khi đó không còn mốc trước khi lắp để so sánh.
- Không có baseline: không phân biệt được rung có sẵn với rung do máy mới.
- Chỉ đo một chế độ chạy: bỏ sót khởi động, dừng máy và tải đầy.
- Dùng tiêu chuẩn sai đối tượng: như mục 7.4.
- Chỉ nhìn biên độ, bỏ qua tần số: trong khi cộng hưởng phụ thuộc tần số.
- Xử lý xong không đo lại: không biết biện pháp có hiệu quả hay không.

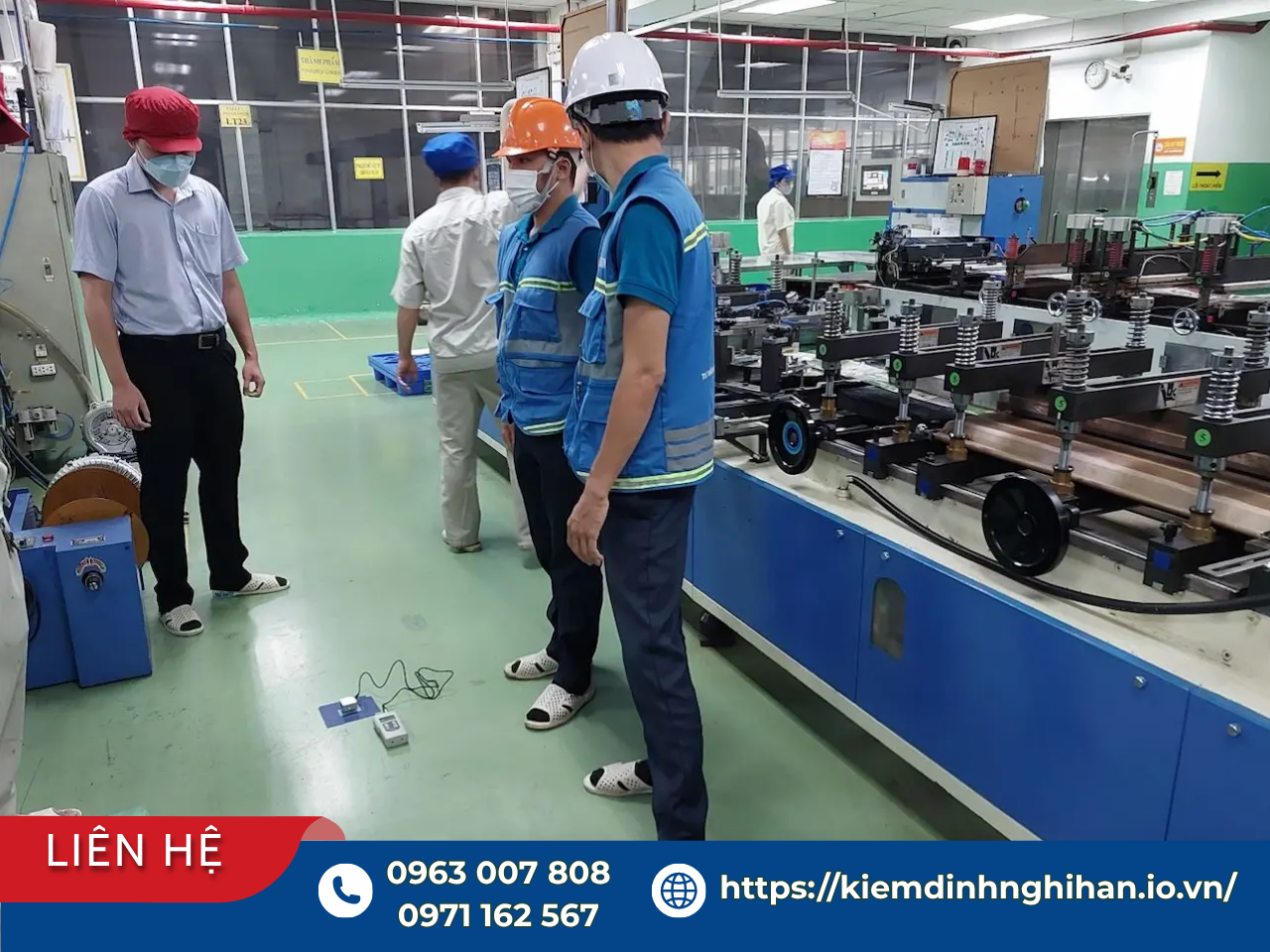

9.2. Checklist chuẩn bị trước khi đo
| Việc cần làm | Ai thực hiện | Hoàn tất khi |
| Thu thập tài liệu máy (khối lượng, tần số, yêu cầu rung, dạng bệ) | Nhà cung cấp máy, chủ nhà xưởng | Có bản tài liệu kỹ thuật đầy đủ |
| Xác định vị trí đặt máy trên mặt bằng | Chủ nhà xưởng | Có bản vẽ bố trí xác nhận |
| Cung cấp hồ sơ kết cấu khu vực | Chủ nhà xưởng | Có bản vẽ hoặc hồ sơ hiện trạng |
| Lập danh sách thiết bị nhạy rung lân cận và yêu cầu của chúng | Bộ phận kỹ thuật | Có danh sách kèm yêu cầu nhà sản xuất |
| Lên lịch chạy thử các chế độ | Sản xuất, nhà cung cấp máy | Thống nhất kế hoạch chạy |
| Điều phối sản xuất để đo baseline và chạy thử | Bộ phận sản xuất | Có khung giờ đo |
| Chọn đơn vị kiểm định và chốt đề cương | Chủ nhà xưởng | Có đề cương được duyệt |
Về chi phí kiểm định nói chung và cách đọc báo giá, xem trang chi phí kiểm định nhà xưởng bao nhiêu; chi phí đo rung cụ thể phụ thuộc số điểm đo và số chế độ chạy nên cần báo giá theo đề cương.
10. Mẫu hình quan sát chung: các tình huống rung khi lắp máy
Phần này tổng hợp các tình huống phổ biến, không gắn với khách hàng hay dự án cụ thể nào. Ba mẫu hình thường gặp:
Mẫu hình 1: máy quay đặt trên sàn tầng lửng. Sàn rung rõ khi máy chạy đủ tải, nhưng khi tải nhẹ gần như không thấy. Hướng xử lý thường là đo tần số riêng của sàn, đối chiếu với tần số làm việc, rồi cân nhắc tách bệ hoặc gia cố sàn, hoặc giới hạn dải tốc độ chạy.
Mẫu hình 2: máy dập đặt gần thiết bị đo chính xác. Sai số của thiết bị đo xuất hiện sau khi lắp máy dập, nhưng không có số đo rung trước khi lắp để so. Hướng xử lý là dựng baseline từ những gì còn có thể đo, đo rung ở chế độ chạy thật, rồi xem xét tách bệ hoặc dời thiết bị.
Mẫu hình 3: rung truyền qua sàn nền sang khu lân cận. Bu lông neo và mối nối sàn xuống cấp dần, không có sự cố tức thì. Hướng xử lý là đo định kỳ, tìm đường truyền rung và xử lý tại đường truyền.
Điểm chung của cả ba: rung ít khi bị bỏ qua vì vô ý, mà vì không có số đo trước khi lắp để so sánh. Đánh giá ảnh hưởng rung động đến kết cấu nhà xưởng vì thế luôn cần một mốc ban đầu. Đây cũng là lý do baseline được đặt ở giai đoạn đầu của quy trình ở mục 5.
11. Câu hỏi thường gặp
11.1. Lắp máy mới có bắt buộc kiểm định rung động không?
Trong các văn bản đã đối chiếu, chưa thấy điều khoản riêng bắt buộc đo rung khi lắp máy. Nên xem đây là khuyến nghị kỹ thuật. Hợp đồng, yêu cầu của nhà sản xuất máy, đơn vị bảo hiểm hoặc đối tác audit có thể yêu cầu riêng nên cần đối chiếu từng trường hợp.
11.2. Có ngưỡng rung chuẩn cho sàn nhà xưởng không?
Trong phạm vi tra cứu, chưa thấy tiêu chuẩn Việt Nam nêu ngưỡng rung cho kết cấu nhà xưởng do máy bên trong gây ra. Tiêu chí thường được thống nhất trong đề cương dựa trên yêu cầu nhà sản xuất, tài liệu tham khảo quốc tế được ghi rõ là tham khảo, và so sánh với trạng thái trước khi lắp.
11.3. Đo rung có phải dừng sản xuất không?
Thường không phải dừng toàn bộ. Đo baseline làm được khi nhà xưởng vẫn hoạt động, còn đo chạy thử cần chạy máy ở các chế độ nên phải phối hợp lịch với sản xuất. Mức độ ảnh hưởng phụ thuộc số điểm đo và số chế độ cần chạy, do đề cương xác định.
11.4. Kiểm định rung động khác thử tải động thế nào?
Kiểm định rung khi lắp máy đánh giá rung do máy thật sự sinh ra và tác động của nó lên kết cấu. Thử tải động chủ động kích thích kết cấu để xác định tần số riêng, hệ số cản và đáp ứng. Hai hoạt động bổ sung cho nhau, và số liệu tần số riêng từ thử tải động có thể dùng khi đánh giá nguy cơ cộng hưởng.
12. Liên hệ tư vấn kiểm định rung động khi lắp máy móc
Việc nên làm đầu tiên khi chuẩn bị lắp máy là xem tài liệu máy và vị trí đặt để xác định mức kiểm tra cần thiết: chỉ rà soát hồ sơ, hay cần đo rung ở cả ba giai đoạn. Cách này giúp có số đo trước khi lắp, thay vì đợi đến khi sàn rung hay thiết bị lệch số.
Khi bạn liên hệ, kỹ sư kiểm định có thể xem hồ sơ máy và kết cấu, khảo sát hiện trạng, đề xuất phương án đo, thực hiện đo, đánh giá kết quả và lập báo cáo kèm khuyến nghị.
Thông tin dịch vụ có tại trang kiểm định kết cấu nhà xưởng và kiểm định chất lượng nhà máy. Với trường hợp lắp máy kèm thay đổi tải hoặc công năng, xem thêm kiểm định chất lượng nhà máy trước khi lắp đặt máy móc và kiểm định khả năng chịu lực khi đổi công năng.
THÔNG TIN LIÊN HỆ
- Địa chỉ: 490A, Điện Biên Phủ, P.21, Q.Bình Thạnh
- Điện thoại: 0963007808
- Email: email@gmail.com
- Facebook: https://www.facebook.com/share/1CDb9fGMP9/?mibextid=wwXIfr
- Website: https://kiemdinhnhamay.io.vn
