Một đơn vị thiết kế nhận bộ hồ sơ khảo sát hiện trạng đầy đủ về số trang, nhưng khi bắt tay vào mô hình hóa kết cấu mới phát hiện thiếu số liệu cường độ bê tông thực tế tại đúng cấu kiện dự kiến gia cố — phải quay lại yêu cầu khảo sát bổ sung, tiến độ thiết kế trễ thêm hai tuần.
Tình huống này không hiếm: khảo sát hiện trạng “đủ” theo nghĩa quan sát, ghi nhận hiện trạng chưa chắc đã “đủ” theo nghĩa dữ liệu đầu vào cho thiết kế cải tạo. Bài viết này trả lời trực tiếp câu hỏi đơn vị thiết kế và chủ đầu tư cần đặt ra trước khi khảo sát hiện trạng công trình: thiết kế cải tạo cần gì từ kết quả khảo sát, và bàn giao dữ liệu giữa hai đơn vị nên phối hợp thế nào để không phải làm lại.
1. Khảo sát hiện trạng công trình phục vụ thiết kế cải tạo là gì
1.1. Định nghĩa nhanh
Khảo sát hiện trạng công trình phục vụ thiết kế cải tạo là hoạt động khảo sát hiện trạng được thực hiện với yêu cầu dữ liệu đầu ra đáp ứng đúng nhu cầu tính toán, mô hình hóa và thể hiện bản vẽ của bước thiết kế cải tạo tiếp theo — không chỉ dừng ở việc mô tả, ghi nhận hiện trạng một cách chung chung.
1.2. Khác gì khảo sát hiện trạng “thông thường” trước cải tạo
Đây không phải một loại khảo sát riêng biệt, tách rời khỏi khảo sát hiện trạng trước cải tạo đã biết — mà là yêu cầu chất lượng dữ liệu đặt thêm lên đúng bước khảo sát đã có trong quy trình chuẩn bị cải tạo.
Quy trình từng bước khảo sát (tiếp nhận yêu cầu, khảo sát tổng quan, đo đạc, quan sát hư hỏng, lập bản vẽ, tổng hợp báo cáo) và nội dung khảo sát theo từng hạng mục kết cấu (móng, cột, dầm, khung thép, mái) đã được trình bày đầy đủ tại bài “Quy trình khảo sát hiện trạng nhà xưởng trước khi cải tạo”.
Bài viết này không lặp lại quy trình đó, mà tập trung vào một câu hỏi hẹp hơn nhưng thường bị bỏ sót: kết quả khảo sát ấy có đủ chi tiết, đúng định dạng để đơn vị thiết kế dùng trực tiếp hay không.
Bài viết dành cho chủ đầu tư đang hoặc sắp phối hợp với đơn vị thiết kế cải tạo — không hướng dẫn lại cách thực hiện khảo sát từ đầu, mà tập trung vào mối quan hệ bàn giao dữ liệu giữa đơn vị khảo sát và đơn vị thiết kế: thiết kế cần những gì, ở mức chi tiết nào, và hậu quả khi dữ liệu không đáp ứng.
2. Vì sao thiết kế cải tạo phải dựa vào dữ liệu khảo sát hiện trạng thực tế, không thể dùng hồ sơ thiết kế gốc
Hồ sơ thiết kế gốc (bản vẽ hoàn công, hồ sơ thiết kế ban đầu) phản ánh công trình tại thời điểm nghiệm thu đưa vào sử dụng — không phản ánh những gì đã xảy ra trong suốt vòng đời vận hành sau đó.
Kết cấu thép ăn mòn theo thời gian và môi trường sản xuất; bê tông xuất hiện vết nứt do lún lệch hoặc tải trọng vượt thiết kế; cải tạo tự phát qua nhiều lần (tháo bớt hệ giằng, đục xuyên dầm đi đường ống) không được cập nhật vào bản vẽ; sai lệch thi công so với thiết kế ban đầu chưa từng được ghi nhận đầy đủ.
Với một thiết kế cải tạo — nhất là khi phương án động chạm đến kết cấu chịu lực hiện hữu (bổ sung tải, mở rộng nhịp, thay đổi công năng) — việc tính toán dựa trên số liệu thiết kế gốc thay vì hiện trạng thực tế tiềm ẩn rủi ro kép.
Hoặc đánh giá quá lạc quan khả năng chịu lực còn lại (bỏ sót suy giảm do ăn mòn, nứt), hoặc thiết kế không tận dụng được hết khả năng thực tế của kết cấu (khi hiện trạng thực tế tốt hơn giả định an toàn theo hồ sơ cũ).
Cả hai trường hợp đều dẫn đến phương án cải tạo không chính xác — về mặt an toàn ở trường hợp đầu, về mặt chi phí ở trường hợp sau.
Đây là lý do dữ liệu khảo sát hiện trạng thực tế, thay vì hồ sơ thiết kế gốc, phải là đầu vào bắt buộc cho thiết kế cải tạo — cùng lúc là lý do dữ liệu ấy cần đủ chi tiết, đúng thứ thiết kế cần dùng.
3. Mối quan hệ giữa khảo sát hiện trạng và thiết kế cải tạo trong quy trình tổng thể
Trong một dự án cải tạo công trình công nghiệp, khảo sát hiện trạng và thiết kế cải tạo là hai bước kế tiếp, phụ thuộc chặt vào nhau theo chuỗi: khảo sát hiện trạng → dữ liệu đầu vào (số liệu, bản vẽ, thí nghiệm) → thiết kế cải tạo → thẩm tra thiết kế → thi công.
Khảo sát đóng vai trò “cầu nối” giữa hiện trạng thực tế của công trình và bài toán thiết kế: mọi giả định, mọi con số dùng trong mô hình tính toán thiết kế cải tạo đều bắt nguồn từ dữ liệu khảo sát, trừ những thông số buộc phải giả định do không thể khảo sát trực tiếp (và khi đó cần nêu rõ là giả định, không phải số liệu đo thực tế).
Theo Luật Xây dựng 2025 (số 135/2025/QH15, hiệu lực từ 1/7/2026, thay thế Luật Xây dựng 2014) và Nghị định 217/2026/NĐ-CP hướng dẫn về quản lý hoạt động xây dựng — trong đó có khảo sát xây dựng và thiết kế xây dựng — nhiệm vụ khảo sát và phương án kỹ thuật khảo sát phải được lập phù hợp với loại, cấp công trình và đúng bước thiết kế mà kết quả khảo sát sẽ phục vụ.
Nói cách khác, khảo sát không tồn tại độc lập với thiết kế — nội dung, mức độ chi tiết của khảo sát phải được xác định ngược từ chính yêu cầu của bước thiết kế tiếp theo, chứ không phải một bộ khảo sát “chung chung” áp dụng được cho mọi mục đích.
Hệ quả thực tế: nếu đơn vị khảo sát không biết trước (hoặc không được cung cấp) yêu cầu cụ thể của thiết kế cải tạo — loại cấu kiện nào sẽ bị tác động, phương án cải tạo dự kiến ra sao — rất dễ khảo sát thiếu đúng phần dữ liệu thiết kế cần, dù tổng thể báo cáo khảo sát vẫn “đầy đủ” theo nghĩa thông thường.
4. Dữ liệu khảo sát hiện trạng nào bắt buộc để thiết kế phương án cải tạo
Bốn nhóm dữ liệu dưới đây là đầu vào tối thiểu để đơn vị thiết kế có thể triển khai tính toán và thể hiện bản vẽ phương án cải tạo, không phải chỉ để mô tả hiện trạng.
4.1. Số liệu kích thước hình học thực tế của cấu kiện

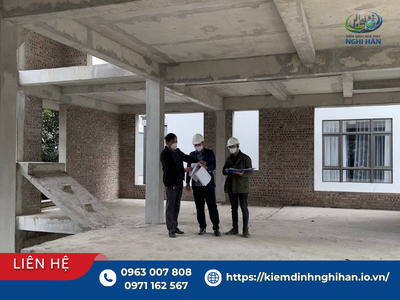

Nhịp, tiết diện cột/dầm, cao độ đáy dầm, khoảng cách bước cột, độ dốc mái — đo đạc trực tiếp tại công trình, không lấy theo bản vẽ thiết kế gốc vì thực tế thi công luôn có sai lệch nhất định. Đây là số liệu đầu vào để đơn vị thiết kế mô hình hóa kết cấu hiện hữu đúng với thực tế, làm nền cho bước tính toán khả năng chịu lực và thiết kế phương án can thiệp.
4.2. Thông số vật liệu qua thí nghiệm
Cường độ bê tông thực tế (qua khoan lấy mẫu hoặc phương pháp không phá hủy), chất lượng và cường độ thép (qua thí nghiệm kéo hoặc xác định qua hồ sơ nếu còn), độ dày còn lại của kết cấu thép sau ăn mòn. Không có nhóm số liệu này, đơn vị thiết kế buộc phải giả định thông số vật liệu theo tiêu chuẩn thiết kế mới (thường thấp hơn thực tế để đảm bảo an toàn) — dẫn đến phương án cải tạo tốn kém hơn mức cần thiết, xem chi tiết hậu quả ở mục 8.
4.3. Bản vẽ hiện trạng đúng tỷ lệ
Bản vẽ thể hiện đầy đủ kích thước, vị trí, và đặc biệt là sai khác so với hồ sơ thiết kế gốc (cấu kiện đã bị tháo, thêm, dịch chuyển) — dùng trực tiếp làm nền vẽ phương án thiết kế cải tạo. Tiêu chuẩn cụ thể cho loại bản vẽ này được trình bày ở mục 6.
4.4. Bảng thống kê hư hỏng, vị trí suy giảm tiết diện
Danh mục vị trí nứt, ăn mòn, biến dạng — kèm mức độ nghiêm trọng và tọa độ/vị trí cụ thể trên mặt bằng — để đơn vị thiết kế xác định đúng điểm cần đưa vào tính toán gia cố, thay vì gia cố dàn trải toàn bộ công trình.
5. Bảng: Dữ liệu khảo sát cần có theo từng loại thiết kế cải tạo
Không phải mọi phương án cải tạo đều cần đầy đủ bốn nhóm dữ liệu ở mục 4 với cùng mức độ chi tiết. Phạm vi khảo sát nên được xác định theo đúng loại thiết kế cải tạo dự kiến:
| Loại thiết kế cải tạo | Dữ liệu khảo sát bắt buộc | Hậu quả nếu thiếu |
| Bổ sung móng, gia cố nền | Kích thước, cao độ móng hiện hữu; dấu hiệu lún; (khảo sát địa chất bổ sung nếu chưa có hồ sơ) | Thiết kế móng mới không khớp cao độ, xung đột kết cấu ngầm hiện hữu |
| Mở rộng khung thép, thêm nhịp | Tiết diện, vị trí liên kết, tình trạng ăn mòn toàn bộ hệ khung liên quan | Tính sai khả năng chịu lực hệ khung hiện hữu khi liên kết với phần mở rộng |
| Tăng tải trọng sàn | Chiều dày sàn thực tế, cường độ bê tông, tình trạng cốt thép | Đánh giá sai khả năng chịu tải, có thể duyệt tải trọng vượt an toàn hoặc giới hạn tải quá mức cần thiết |
| Bổ sung tầng lửng | Khả năng chịu lực cột, dầm hiện hữu tại vị trí đặt tải mới; cao độ tĩnh không hiện trạng | Phương án tầng lửng không khả thi về tải trọng hoặc chiều cao, phải thiết kế lại |
| Thay đổi công năng sử dụng | Toàn bộ hồ sơ hiện trạng kết cấu liên quan tải trọng sử dụng mới | Không đánh giá được kết cấu hiện hữu có phù hợp công năng mới hay không |
6. Tiêu chuẩn bản vẽ hiện trạng để đơn vị thiết kế sử dụng trực tiếp
Một bản vẽ hiện trạng “dùng được” cho thiết kế, thay vì chỉ minh họa cho báo cáo khảo sát, cần đáp ứng một số tiêu chuẩn tối thiểu: tỷ lệ bản vẽ phù hợp với mức độ chi tiết cần thể hiện (thường 1/50 đến 1/100 cho mặt bằng tổng thể, 1/20 đến 1/50 cho chi tiết cấu kiện cần can thiệp).
Hệ thống ký hiệu, chú thích thống nhất với quy ước bản vẽ kỹ thuật xây dựng để đơn vị thiết kế đọc và tiếp tục vẽ lên đúng ngay, không phải chuyển đổi lại; thể hiện rõ và tách biệt phần kết cấu nguyên trạng so với phần đã bị thay đổi, hư hỏng — tránh trường hợp đơn vị thiết kế nhầm lẫn phần nào là “gốc”, phần nào cần xử lý.
Đủ cao độ, kích thước ghi trực tiếp trên bản vẽ (không chỉ mô tả bằng chữ trong báo cáo riêng) để dùng làm nền vẽ ngay mà không phải tra cứu qua lại nhiều tài liệu.
Khi bản vẽ hiện trạng đáp ứng đúng các tiêu chuẩn này, đơn vị thiết kế có thể dùng trực tiếp làm nền vẽ phương án cải tạo — rút ngắn đáng kể thời gian so với việc phải tự đo đạc bổ sung hoặc chuyển đổi lại bản vẽ trước khi bắt đầu thiết kế.
7. Vai trò phối hợp giữa đơn vị khảo sát và đơn vị thiết kế khi là 2 đơn vị khác nhau
Trong nhiều dự án, đơn vị khảo sát hiện trạng và đơn vị thiết kế cải tạo không phải cùng một công ty — chủ đầu tư thuê riêng từng bên theo năng lực chuyên môn. Khi đó, phối hợp đúng cách ngay từ đầu quyết định phần lớn việc dữ liệu bàn giao có dùng được hay không. Trước khi triển khai khảo sát, chủ đầu tư (hoặc đơn vị thiết kế, nếu đã được chọn trước) nên làm rõ với đơn vị khảo sát:
- Phương án cải tạo dự kiến (dù chưa chốt chi tiết) — để đơn vị khảo sát biết cấu kiện nào cần khảo sát kỹ hơn.
- Danh mục dữ liệu, thông số cụ thể thiết kế cần (theo đúng bảng ở mục 5, tương ứng loại cải tạo).
- Định dạng bản vẽ hiện trạng cần bàn giao (tỷ lệ, phần mềm, hệ ký hiệu) — để tương thích trực tiếp với quy trình vẽ của đơn vị thiết kế.
- Mốc thời gian bàn giao dữ liệu khảo sát, đối chiếu với tiến độ bắt đầu thiết kế.
Ngược lại, nếu chủ đầu tư thuê khảo sát trước khi chọn được đơn vị thiết kế, nên yêu cầu đơn vị khảo sát khảo sát theo hướng “đủ chi tiết cho thiết kế cải tạo nói chung” — bám theo cả bốn nhóm dữ liệu ở mục 4 — thay vì khảo sát ở mức tối thiểu chỉ đủ mô tả hiện trạng, để tránh phải khảo sát bổ sung khi đơn vị thiết kế vào cuộc sau đó.
8. Hậu quả khi dữ liệu khảo sát không đủ chi tiết cho thiết kế cải tạo
Khi dữ liệu khảo sát bàn giao không đủ chi tiết, đơn vị thiết kế thường rơi vào một trong hai hướng xử lý, cả hai đều không có lợi cho chủ đầu tư.
Hướng thứ nhất: thiết kế buộc phải giả định an toàn ở mức thấp hơn thực tế (cường độ vật liệu giả định theo tiêu chuẩn tối thiểu, không dùng số liệu thí nghiệm thực tế) để đảm bảo an toàn khi thiếu dữ liệu — dẫn đến phương án gia cố dày hơn, tốn kém vật liệu và chi phí thi công hơn mức cần thiết, dù kết cấu hiện hữu trên thực tế có thể vẫn đủ khả năng chịu lực.
Hướng thứ hai: thiết kế triển khai dựa trên dữ liệu chưa đầy đủ, đến giai đoạn thi công mới phát hiện sai lệch giữa bản vẽ thiết kế và hiện trạng thực tế (kích thước không khớp, phát hiện hư hỏng chưa được ghi nhận).
Hậu quả là buộc phải điều chỉnh thiết kế giữa chừng, làm chậm tiến độ thi công và phát sinh chi phí thay đổi thiết kế, chưa kể rủi ro về mặt hồ sơ pháp lý khi thiết kế thi công không khớp thiết kế đã phê duyệt.
So với chi phí một đợt khảo sát bổ sung đúng, đầy đủ ngay từ đầu, hai hướng xử lý trên hầu như luôn tốn kém hơn — về vật liệu, về thời gian thi công, hoặc về thủ tục điều chỉnh hồ sơ.
Đây là lý do đầu tư đúng vào chất lượng dữ liệu khảo sát ngay từ giai đoạn đầu nên được nhìn nhận như một khoản tiết kiệm cho cả dự án, không phải chi phí phát sinh.
Nếu doanh nghiệp đang chuẩn bị hồ sơ khảo sát cho một dự án cải tạo cụ thể và muốn xác định trước danh mục dữ liệu cần thiết theo đúng phương án dự kiến, đội ngũ kỹ sư kết cấu của kiemdinhnhamay.io.vn có thể tư vấn phạm vi khảo sát phù hợp ngay từ đầu.
9. Khi nào cần khảo sát bổ sung trong lúc thiết kế đang triển khai?
Ngay cả khi đã lập nhiệm vụ khảo sát cẩn thận, thực tế thiết kế vẫn có thể phát sinh nhu cầu khảo sát bổ sung giữa chừng — đây là tình huống bình thường trong quy trình cải tạo, không phải dấu hiệu khảo sát ban đầu làm sai.
Các trường hợp phổ biến: đơn vị thiết kế trong quá trình mô hình hóa phát hiện một cấu kiện quan trọng chưa có đủ số liệu (ví dụ thiếu thông số vật liệu tại đúng vị trí dự kiến gia cố); phương án thiết kế thay đổi so với dự kiến ban đầu (chuyển từ gia cố cục bộ sang thay thế cấu kiện), kéo theo yêu cầu dữ liệu khác.

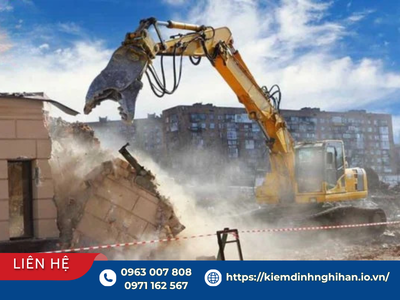

Hoặc trong lúc thi công phá dỡ, lộ ra hiện trạng kết cấu khác với những gì khảo sát ban đầu ghi nhận (ví dụ phát hiện cốt thép bị ăn mòn nặng hơn dự kiến sau khi đục lớp bê tông bảo vệ).
Trong các trường hợp này, quy trình hợp lý là đơn vị thiết kế nêu rõ chính xác dữ liệu còn thiếu (không chỉ nói chung chung “cần khảo sát thêm”), đơn vị khảo sát thực hiện bổ sung đúng phạm vi đó — thường nhanh hơn nhiều so với một đợt khảo sát đầy đủ ban đầu vì đã có nền dữ liệu trước đó — và cập nhật lại vào hồ sơ khảo sát tổng thể để đảm bảo tính nhất quán khi thiết kế hoàn thiện.
10. Phân biệt khảo sát hiện trạng phục vụ thiết kế với khảo sát phục vụ kiểm định/thẩm định
Cùng là khảo sát hiện trạng công trình, nhưng mục đích sử dụng khác nhau dẫn đến trọng tâm và sản phẩm đầu ra khác nhau đáng kể:
| Tiêu chí | Khảo sát phục vụ thiết kế cải tạo | Khảo sát phục vụ kiểm định/thẩm định |
| Mục đích chính | Cung cấp dữ liệu đầu vào để tính toán, vẽ phương án cải tạo | Kết luận công trình có đủ an toàn/chịu lực hay không |
| Trọng tâm dữ liệu | Kích thước hình học, vật liệu, bản vẽ đúng tỷ lệ, hư hỏng theo vị trí cụ thể | Đánh giá tổng thể khả năng chịu lực, mức độ xuống cấp toàn công trình |
| Người sử dụng kết quả | Đơn vị thiết kế cải tạo | Chủ đầu tư, cơ quan quản lý, đối tác audit |
| Sản phẩm đầu ra | Số liệu, bản vẽ hiện trạng dùng trực tiếp làm nền thiết kế | Báo cáo kết luận, khuyến nghị kỹ thuật, giá trị pháp lý khi đủ điều kiện năng lực |
| Thời điểm thực hiện | Trước và trong giai đoạn thiết kế | Trước cải tạo, phục vụ audit, hoặc theo định kỳ |
Trên thực tế, một đợt khảo sát có thể phục vụ đồng thời cả hai mục đích nếu được lập kế hoạch tốt ngay từ đầu — nhưng cần xác định rõ ngay từ nhiệm vụ khảo sát để đơn vị thực hiện biết cần thu thập đủ dữ liệu cho cả hai bên sử dụng, tránh phải khảo sát hai lần.
11. Vai trò dữ liệu khảo sát trong hồ sơ thiết kế cải tạo trình duyệt
Với công trình công nghiệp thuộc diện phải thẩm định, thẩm tra hoặc xin phép trước khi thi công cải tạo, hồ sơ thiết kế trình duyệt cần thể hiện được cơ sở dữ liệu hiện trạng đã sử dụng — không chỉ bản vẽ phương án cải tạo.
Theo Luật Xây dựng 2025 (số 135/2025/QH15, hiệu lực từ 1/7/2026) và Nghị định 217/2026/NĐ-CP hướng dẫn về quản lý hoạt động xây dựng, khảo sát xây dựng là một trong các nội dung phải được thể hiện, gắn với đúng bước thiết kế mà nó phục vụ — nói cách khác, hồ sơ khảo sát hiện trạng là một phần cấu thành, không tách rời khỏi hồ sơ thiết kế khi trình cơ quan thẩm định hoặc đơn vị thẩm tra độc lập.
Trên thực tế, việc thiếu hoặc không thể hiện rõ cơ sở dữ liệu khảo sát trong hồ sơ trình duyệt là một trong những nguyên nhân phổ biến khiến hồ sơ thiết kế cải tạo bị yêu cầu bổ sung, giải trình thêm — kéo dài thời gian phê duyệt. Chuẩn bị đầy đủ dữ liệu khảo sát đúng yêu cầu ngay từ đầu, như trình bày ở mục 4-6, vì vậy không chỉ phục vụ việc tính toán thiết kế mà còn giúp hồ sơ trình duyệt thuận lợi hơn.
12. Chi phí và thời gian khảo sát phục vụ thiết kế có khác khảo sát thông thường không
Về nguyên tắc, khảo sát phục vụ thiết kế cải tạo thường đòi hỏi mức độ chi tiết cao hơn khảo sát hiện trạng ở mức tổng quan (ví dụ khảo sát chỉ để đánh giá sơ bộ tình trạng công trình) — nhiều điểm đo đạc hơn, có thể cần thêm thí nghiệm vật liệu ở các vị trí dự kiến can thiệp thiết kế, và bản vẽ hiện trạng phải chi tiết, đúng tỷ lệ hơn thay vì chỉ minh họa.
Vì vậy, phạm vi công việc — và do đó chi phí, thời gian thực hiện — của một đợt khảo sát phục vụ thiết kế thường lớn hơn một đợt khảo sát tổng quan đơn thuần, dù trên cùng một công trình.
Mức chênh lệch cụ thể phụ thuộc rất nhiều vào quy mô công trình, mức độ phức tạp của phương án cải tạo dự kiến và tình trạng hồ sơ hiện có — không có một tỷ lệ cố định áp dụng chung cho mọi trường hợp, nên cần trao đổi cụ thể với đơn vị khảo sát dựa trên loại thiết kế cải tạo dự kiến (theo bảng ở mục 5) để có báo giá và tiến độ sát thực tế, thay vì áp một con số tham khảo chung.
13. Kinh nghiệm thực tế phối hợp khảo sát – thiết kế cải tạo tại các KCN phía Nam
Trong quá trình tư vấn khảo sát phục vụ các dự án cải tạo nhà xưởng, nhà máy tại khu vực phía Nam, một mẫu hình khá phổ biến là chủ đầu tư thuê đơn vị khảo sát và đơn vị thiết kế độc lập với nhau, mỗi bên làm việc theo hợp đồng riêng.
Nếu không có bước thống nhất yêu cầu dữ liệu ngay từ đầu, đơn vị thiết kế thường phải quay lại yêu cầu bổ sung số liệu ít nhất một lần trong quá trình triển khai, phổ biến nhất là thiếu thông số vật liệu thực tế (cường độ bê tông, tình trạng ăn mòn thép) tại đúng vị trí dự kiến gia cố hoặc mở rộng.
Đây đúng là tình huống mô tả ở đầu bài viết.
Ngược lại, ở những dự án mà chủ đầu tư (hoặc đơn vị tư vấn quản lý dự án) chủ động yêu cầu đơn vị khảo sát và đơn vị thiết kế trao đổi trực tiếp về danh mục dữ liệu cần thiết trước khi triển khai khảo sát — theo đúng cách phối hợp mô tả ở mục 7 — quá trình thiết kế thường diễn ra suôn sẻ hơn đáng kể, hiếm khi phải khảo sát bổ sung ngoài kế hoạch.
Một mẫu hình khác thường gặp ở các dự án tăng tải trọng hoặc bổ sung tầng lửng: phương án thiết kế sơ bộ được lập song song với giai đoạn khảo sát (thay vì chờ khảo sát xong hoàn toàn mới bắt đầu thiết kế), giúp đơn vị khảo sát điều chỉnh trọng tâm khảo sát ngay khi phương án dần rõ hơn, rút ngắn tổng thời gian của cả hai bước so với làm tuần tự hoàn toàn.
Các mẫu hình trên phản ánh kinh nghiệm tổng hợp qua nhiều dự án tư vấn tại khu vực phía Nam, không gắn với một khách hàng hay công trình cụ thể nào — được nêu để minh họa lợi ích thực tế của việc phối hợp đúng cách giữa khảo sát và thiết kế, không phải một case chi tiết riêng lẻ.
14. Câu hỏi thường gặp
Khảo sát hiện trạng phục vụ thiết kế có khác khảo sát hiện trạng thông thường không? Không phải một loại khảo sát tách biệt, mà là yêu cầu chất lượng và mức độ chi tiết dữ liệu cao hơn, đặt thêm lên đúng bước khảo sát hiện trạng đã có — nhằm đảm bảo kết quả dùng được trực tiếp cho tính toán và vẽ thiết kế cải tạo, thay vì chỉ mô tả hiện trạng ở mức tổng quan.
Đơn vị thiết kế có thể tự đi khảo sát không hay cần thuê riêng đơn vị khảo sát? Cả hai mô hình đều tồn tại trên thực tế. Một số đơn vị thiết kế có đội ngũ khảo sát nội bộ, tự thực hiện để đảm bảo dữ liệu khớp đúng nhu cầu thiết kế ngay từ đầu; nhiều trường hợp khác chủ đầu tư thuê riêng đơn vị khảo sát chuyên môn, khi đó việc thống nhất yêu cầu dữ liệu trước khi khảo sát (mục 7) đặc biệt quan trọng để tránh thiếu sót.
Nếu dữ liệu khảo sát chưa đủ, thiết kế có thể tạm dùng giả định để triển khai trước không? Có thể triển khai thiết kế sơ bộ dựa trên giả định an toàn ở những phần chưa có dữ liệu, nhưng cần nêu rõ đây là giả định tạm thời và phải được thay bằng số liệu khảo sát thực tế trước khi hoàn thiện thiết kế kỹ thuật, đặc biệt với các cấu kiện chịu lực chính — không nên để giả định tạm thời trở thành số liệu chính thức trong hồ sơ thiết kế cuối cùng.
Bản vẽ hiện trạng do đơn vị khảo sát lập có dùng trực tiếp làm nền vẽ thiết kế được không? Có, nếu bản vẽ đáp ứng đúng các tiêu chuẩn về tỷ lệ, hệ ký hiệu và mức độ chi tiết như trình bày ở mục 6. Nếu không đáp ứng, đơn vị thiết kế thường phải đo đạc, vẽ lại một phần — gây mất thời gian và tăng chi phí không cần thiết.
Khảo sát phục vụ thiết kế cải tạo có cần lặp lại nếu phương án thiết kế thay đổi giữa chừng? Không nhất thiết phải khảo sát lại toàn bộ — thường chỉ cần khảo sát bổ sung đúng phần dữ liệu liên quan đến thay đổi trong phương án (ví dụ chuyển từ gia cố cục bộ sang mở rộng nhịp thì cần thêm dữ liệu khu vực mở rộng), như mô tả ở mục 9, thay vì lặp lại toàn bộ quy trình khảo sát ban đầu.
15. Liên hệ tư vấn khảo sát hiện trạng phục vụ thiết kế cải tạo
Nếu doanh nghiệp đang chuẩn bị triển khai một dự án cải tạo nhà xưởng, nhà máy và cần xác định trước phạm vi khảo sát hiện trạng đúng chuẩn để bàn giao cho đơn vị thiết kế — dù đơn vị thiết kế đã được chọn hay chưa — đội ngũ kỹ sư kết cấu của kiemdinhnhamay.io.vn có kinh nghiệm phối hợp khảo sát–thiết kế cho các dự án cải tạo công trình công nghiệp tại Đồng Nai, Bình Dương, Long An và khu vực phía Nam.
Đội ngũ sẵn sàng tư vấn danh mục dữ liệu khảo sát phù hợp với từng loại phương án cải tạo.
